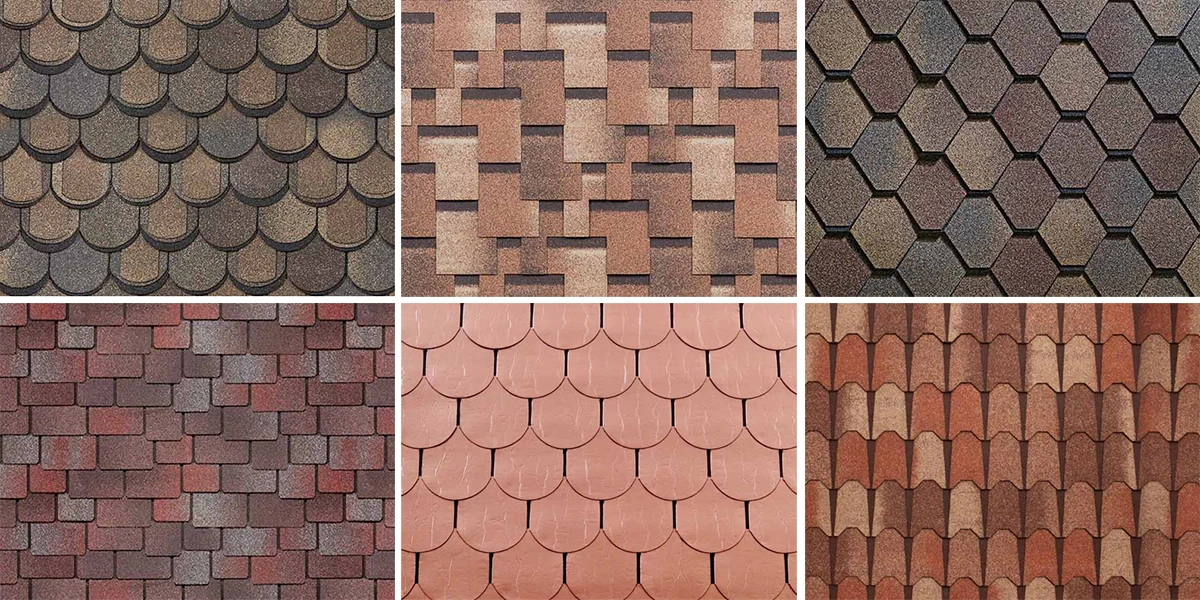

Виды гонта (нарезки) мягкой черепицы и схемы их крепления

Чтобы разобраться в теме, нужно немного углубиться в терминологию. Разберём понятия, которые встречаются в данной статье.

Схема крепления зависит от формы нарезки гонта и угла наклона кровли.

В первую очередь стоит разобраться со стартовым рядом, который покрывается коньково-карнизной черепицей. Главное отличие данной черепицы от рядовой – форма нарезки. Коньково-карнизная черепица представляет собой прямоугольник, в то время как рядовая черепица обладает фигурной нарезкой. Для стартовой полосы на карнизе можно использовать и рядовую черепицу подходящих нарезок («Соната», «Аккорд») – для этой цели необходимо обрезать лепестки. Для рёбер и коньков инструкция Shinglas применять рядовую черепицу не допускает.

На карнизе из коньково-карнизной черепицы делают стартовую полосу, а для рёбер и коньков её делят по линии перфорации, благодаря чему вы получаете 3 небольших прямоугольных черепицы.

Крепление мягкой кровли к основанию выполняют гвоздями, а гонты между собой склеивают заводской клеевой слой и мастика:

Здесь же хотим отметить, что мастику применяют в местах, которые указывает инструкция: на выкройках без клеевого слоя, на торцах у фронтонов, в ендовах и примыканиях. Далее рассмотрим схемы крепления гонтов гвоздями.

Гвозди нужно забивать ровно перпендикулярно плоскости кровли. Шляпка гвоздя не должна утопать в черепице, а должна находиться параллельно её поверхности и впритык.

Гонты с разной нарезкой крепятся по-своему. Кровля с разным уклоном также требует разного крепления. Далее мы разберём каждую нарезку и опишем 2 схемы механического крепления: для кровли с уклоном 12-45° и 45-90°. Для «Вестерна», «Континента» и «Атлантики» инструкция Shinglas требует гвозди длиной 45 мм, а в ветровых районах 4–7 гонты дополнительно приклеивают мастикой при любом уклоне.

На стартовой полосе этот гонт крепится по 4 гвоздя на каждый из 3 сегментов, 12 гвоздей на целый гонт. Гвоздь забивается на расстоянии 25 мм от каждого края.

Коньково-карнизная черепица в каталоге

При уклоне кровли 12-45° в каждую верхнюю часть реза на расстоянии 25 мм забивается 1 гвоздь. Крайний верхний рез также прибивается одним гвоздём на расстоянии 25 мм от края гонта.

При уклоне кровли 45-90° над каждым внутренним резом забивают пару гвоздей с расстоянием 50 мм между ними. Крайний рез крепится одним гвоздём (второй гвоздь забивается в край рядом лежащей черепицы). Нижние углы лепестков крепятся на точки мастики диаметром 20 мм на расстоянии 25 мм от каждого края.

Каждый такой гонт обладает пятью лепестками.

При уклоне 12-45° забиваются по одному гвоздю на каждый крайний верхний рез и на 2 верхних реза центрального лепестка. Расстояние от края гонта и верхнего реза – 25 мм.

При уклоне 45-90° забиваются по одному гвоздю на каждый верхний рез лепестка. Расстояние от края гонта и верхнего реза – 25 мм. Нижняя часть лепестка клеится на точку из мастики: диаметр точки – 20 мм; расстояние от нижней части реза – 25 мм.

«Бобровый хвост» в каталоге

При уклоне 12-45° забиваются по одному гвоздю на каждый верхний рез. Расстояние от края гонта и верхнего реза – 25 мм.

При уклоне 45-90° крепим черепицу так же, как и при меньшем уклоне, но добавляем по гвоздю в каждый верхний угол гонта на расстояние 25 мм от каждого края.

Гибкая черепица Shinglas в каталоге

Этот гонт крепится так же, как «Соната». Не будем повторяться, лишь приложим схему.

Гибкая черепица Shinglas в каталоге

При уклоне 12-45° забиваются по одному гвоздю на каждый верхний рез. Расстояние от края гонта и верхнего реза – 25 мм.

При уклоне 45-90° каждый внутренний верхний рез крепится на 2 гвоздя (расстояние от реза – 25 мм; между гвоздями – 50 мм), крайние верхние резы крепятся на 1 гвоздь на расстоянии 25 мм от реза и края гонта. Нижние углы лепестка крепятся на точки мастики диаметром 20 мм на расстоянии 25 мм от каждого края.

Сначала отметим одну деталь – при использовании черепицы «Драконий зуб» стартовую полосу можно выполнить без коньково-карнизной черепицы, из рядовых гонтов без обрезки лепестков: лепестки надёжно перекрывают карниз, а где нет клеевого слоя, тыльную сторону промазывают мастикой.

При уклоне 12-45° забиваются по одному гвоздю на каждый верхний рез. Расстояние от края гонта и верхнего реза – 25 мм. Для удобства крепления на черепицу нанесена специальная монтажная полоса для гвоздей: гвоздь, забитый по ней, проходит через нахлёст обеих частей гонта и фиксирует их.

При уклоне 45-90° каждый внутренний верхний рез крепится на 2 гвоздя (расстояние от реза – 25 мм; между гвоздями – 50 мм), крайние верхние резы крепятся на 1 гвоздь на расстоянии 25 мм от реза и края гонта.

«Драконий зуб» в каталоге

При уклоне 12-45° забиваются по одному гвоздю на каждый верхний рез. Расстояние от края гонта и верхнего реза – 25 мм.

При уклоне 45-90° каждый внутренний верхний рез крепится на 2 гвоздя (расстояние от реза – 25 мм; между гвоздями – 50 мм), крайние верхние резы крепятся на 1 гвоздь на расстоянии 25 мм от реза и края гонта. Также каждый верхний угол гонта крепится на 1 гвоздь на расстоянии 25 мм от каждого края.

«Вестерн» в каталоге

При уклоне 12-45° забиваются по 2 гвоздя на каждый лепесток. От центра лепестка отмеряем 50 мм в каждую сторону и забиваем гвозди (расстояние от верхнего края гонта – 179 мм).

При уклоне 45-90° повторяем крепление гвоздями, как для кровли с меньшим уклоном. Дополнительно фиксируем каждый нижний угол лепестков на мастичные точки диаметром 20 мм на расстоянии 25 мм от каждого края.

«Континент» в каталоге

При уклоне 12-45° забиваются по одному гвоздю на каждый верхний рез на расстоянии 25 мм от верхнего реза и края гонта. Каждый лепесток верхнего слоя прибивается на 2 гвоздя на расстоянии 50 мм от его центра. Гвозди нужно забивать выше на 35-40 мм, чем гвозди над верхними резами.

При уклоне 45-90° повторяем крепление гвоздями, как для кровли с меньшим уклоном. Дополнительно фиксируем каждый лепесток мастичной точкой диаметром 20 мм. Точка мастики наносится в центр лепестка на расстоянии 25 мм от нижнего края реза.

«Атлантика» в каталоге

Чтобы создать долговечную и надёжную кровлю из гибкой черепицы, нужно приложить немало усилий. Правильное механическое крепление гвоздями – очень важный этап, от которого зависит финальный результат. В сегодняшней статье мы описали основные способы крепления и подробно разобрали механическое крепление каждой формы нарезки. Данные схемы разработаны производителями и их рекомендуется соблюдать, чтобы получить надёжную кровлю.

Узнать стоимость монтажа мягкой кровли можно у наших менеджеров или на сайте «Монтаж мягкой кровли»

Гонт — это единичная часть гибкой черепицы длиной, как правило, около 1 м и высотой 30–35 см в зависимости от коллекции. Именно гонты лежат друг на друге в пачке мягкой черепицы; ещё гонт называют частью кровельной картины. Каждый рядовой гонт разделён на фигурные лепестки, которые после монтажа имитируют вид натуральной черепицы. Гонт — это отдельный лист гибкой, или битумной, черепицы: плоская заготовка с резом, которую укладывают внахлёст на сплошное основание.

Стартовая полоса — первый ряд на карнизе; её делают из коньково-карнизной черепицы или из рядовой черепицы подходящих нарезок («Соната», «Аккорд») с обрезанными лепестками. От рядовой коньково-карнизная черепица отличается формой нарезки: это прямоугольник без фигурных лепестков. Для рёбер и коньков её делят по линии перфорации на 3 небольших прямоугольных элемента, а рядовую черепицу инструкция Shinglas здесь применять не допускает. Исключение для стартовой полосы — гонт «Драконий зуб»: её выполняют из рядовых гонтов без обрезки лепестков, они надёжно перекрывают карниз.

Гибкую черепицу укладывают на сплошное основание поверх подкладочного ковра и крепят оцинкованными кровельными гвоздями, а гонты между собой склеивают заводской клеевой слой (защитную плёнку снимают, если инструкция не требует её оставить) и мастика. Гвоздь забивают строго перпендикулярно плоскости кровли — шляпка не должна утопать в черепице, она ложится параллельно и впритык. Мастику применяют в местах, которые указывает инструкция: на выкройках без клеевого слоя, на торцах у фронтонов, в ендовах и примыканиях.

На один рядовой гонт Shinglas обычно уходит 4–5 гвоздей при уклоне 12–45° и 6–8 при уклоне 45–90°; у «Континента» 10, у «Атлантики» 12 при любом уклоне. Количество и схема забивки зависят от нарезки гонта и от уклона кровли: у большинства нарезок при большем уклоне добавляют точки крепления, у части ещё и мастичные точки. Подробные схемы для каждой формы нарезки — «Трио», «Бобровый хвост», «Соната», «Аккорд», «Брикс», «Драконий зуб», «Вестерн», «Континент», «Атлантика» — приведены в разделах выше.
