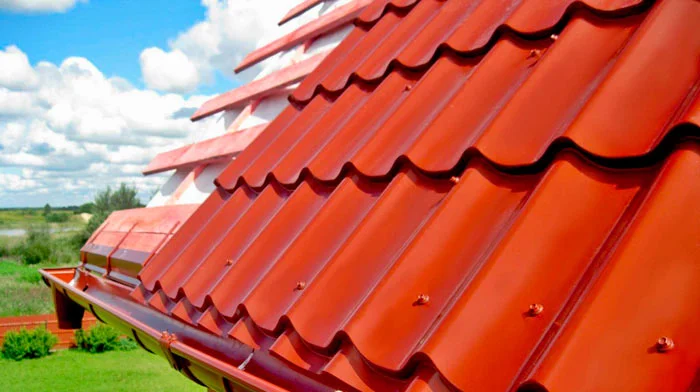

Монтаж металлочерепицы

• Поверх стропил и утеплителя монтируется гидроизоляционный слой. Существует 2 вида гидроизоляции:
• Мембраны (диффузионные, допускающие контакт с утеплителем) – монтируются без провиса, вплотную на теплоизоляцию;
• Плёнки – при монтаже оставляют провис (у Металл Профиль для плёнки на холодной кровле около 20 мм) и вентиляционный зазор до утеплителя, который определяют по проекту.

При использовании плёнки оставляют нижний вентзазор, который обеспечивает проветриваемость утеплителя. Отметим, что сегодня в основном используются гидроизоляционные мембраны. Плёнки используются для холодной кровли.

1. Если есть ендова (внутренний угол на стыке скатов), то монтаж гидроизоляции начинают именно с неё – этот элемент кровли наиболее подвержен протечкам и требует тщательной герметизации. Дополнительное полотно гидроизоляции раскатывают вдоль ендовы от конька к карнизу так, чтобы вся область ендовы была закрыта изоляционным материалом.
2. Далее основные полотна монтируют горизонтальными рядами от карниза к коньку, как и пароизоляция. Между полосами гидроизоляции сохраняется нахлёст 150–200 мм (у Металл Профиль 150 мм), а по СП 17.13330 нахлёсты проклеивают совместимой лентой, например двусторонней клейкой лентой; нижнее полотно приклеивают к капельнику. Гидроизоляция крепится к стропилам с помощью скоб скобозабивным пистолетом.

Для крепления металлочерепицы к крыше и гидроизоляции к стропилам монтируются обрешётка и контробрешётка. С их помощью также образуется верхний вентзазор. Для этих целей, как и для стропил, используется высушенное и обработанное противогрибковым средством дерево (Grand Line для обрешётки требует ещё и огнезащитную обработку).

Для крепления гидроизоляции строится контробрешётка: обычно брусок 50×50 мм (Металл Профиль приводит также 32×50 мм) прибивается вдоль стропил, поэтому шаг контробрешётки равен шагу стропил. Контробрешётка нужна обязательно, она позволяет правильно организовать проветривание кровли. Если ее не сделать, то ваша кровля прослужит не более 2-3 лет.

К контробрешётке крепится обрешётка: чаще всего, это деревянные доски 25×100 мм (так у Grand Line при шаге стропил 600–900 мм; Металл Профиль приводит сечения 32×100 и 50×100 мм). Шаг обрешётки равен длине волны металлочерепицы (такую обрешётку называют разреженной или шаговой), а первый шаг у карниза делают по отдельной схеме производителя: у Grand Line 300 мм от начала первой доски до центра второй, далее 350 мм. В ендовах, обходах труб и в местах установки снегозадержания используют сплошную обрешётку; под трубчатыми снегозадержателями её требует СП 17.13330.

Перед установкой металлочерепицы на крышу необходимо смонтировать нижние доборные элементы и установить внутренний обход труб.

1. В ендовы монтируется нижняя планка. У Grand Line планку крепят к обрешётке кляммерами (клипсами) на саморезах, у Металл Профиль – по схеме своей инструкции. Места стыка планки дополнительно герметизируются специальной лентой.

2. У обходов труб монтируются планки примыкания (внутренний фартук).

3. Внизу к стропильной системе монтируется держатель водосточного желоба. Желоб устанавливается в держатель.

4. Монтируется карнизный свес. Карнизные планки устанавливаются так, чтобы нижний край планки закрывал верхний край водосточного желоба. По инструкции Металл Профиль планки фиксируются к обрешётке через каждые 300 мм с нахлёстом 50–100 мм; Grand Line требует нахлёст не менее 20 мм.

1. Лист металлочерепицы равен длине ската.

При таком варианте монтаж будет гораздо проще, чем если бы листы были меньше длины ската.

2. Лист металлочерепицы меньше длины ската.

Отдельно поясним как крепить металлочерепицу к обрешётке.

• Крепление производится в «подошву» волны, там черепица ближе всего к обрешётке.
• Для крепления используются кровельные саморезы 4,8×29 или 4,8×35 мм (Grand Line); у Металл Профиль для Ламонтерры и Монкатты 4,8×28 или 4,8×35 мм, для Трамонтаны, Монтерросы и Монтекристо 4,8×28 мм.
• Необходимое количество саморезов по инструкции Металл Профиль – от 6 до 8 шт. на 1 кв. м черепицы, у Grand Line в среднем около 8 шт.
• Саморезы вкручиваются строго под углом 90°, иначе EPDM-прокладка прижимается неравномерно, что чревато плохой герметизацией в месте крепления и/или вмятинами на металлочерепице.
• Не нужно перетягивать кровельные саморезы – так можно повредить изоляционную прокладку. Но также важно не затянуть слишком слабо, в таком случае шайба самореза не будет плотно зажимать прокладку.
• Кровельные саморезы вкручиваются в шахматном порядке через волну – это схема классических профилей Металл Профиль; у части моделей и у Grand Line схема своя, её берут из инструкции профиля.

Пример показан на схеме ниже:

Поверх металлочерепицы устанавливаются оставшиеся (верхние) доборные элементы.

1. Устанавливается верхняя планка ендовы. Планка крепится к металлочерепице, к гребням листов, короткими саморезами 5,5×19 или 4,8×19 мм либо заклёпками (так у Grand Line), не допуская «продырявливания» нижней ендовы.

2. Монтируется верхний фартук обхода труб. Как выполнить обход труб – тема для отдельной статьи, не будем сейчас в это углубляться.

3. Устанавливается торцевая планка.

Торцевая планка устанавливается в торец кровли. Существует 2 вида торцевых планок:

Для боковой фиксации используются кровельные саморезы 4,8×29/35 мм, а для вертикальной – 4,8×70 мм; Металл Профиль для своих планок указывает 4,8×28/35 и 4,8×70/80 мм.

Монтаж коньковой планки.

Форма коньковой планки может быть круглой или плоской. Принцип крепления у них сходен, но стыковка и крепёж различаются: у Grand Line плоский конёк кладут с нахлёстом не менее 100 мм, полукруглый стыкуют по штамповке, а круглому коньку нужны торцевые заглушки.

Во время установки кровельного покрытия можно допустить ряд ошибок.

Для того, чтобы корректно установить металлочерепицу, необходимо основательно подготовиться: приготовить материалы, сопутствующие товары и рабочий инструмент. Во время каждого этапа работ необходимо уделять должное внимание изоляции: плёнку пароизоляции необходимо скреплять двусторонней клейкой лентой; теплоизоляция устанавливается враспор между стропилами. Ендовы и места примыканий кровли также должны быть качественно заизолированы, а коньковый узел защищён от осадков с сохранением выхода воздуха. Важно крепить кровельные саморезы только в нужные места – именно так получится жёстко закрепить металлочерепицу, при этом не израсходовав лишних саморезов.

Монтаж кровли из металлочерепицы – достаточно трудоёмкий процесс, требующий определённых знаний. Работа должна выполняться согласно всем нормам: каждый элемент устанавливается в определённом порядке, соблюдая все нюансы. Наша компания имеет большой опыт в этом вопросе.

Узнать стоимость монтажных работ и заказать услугу можно у наших менеджеров или на странице «Монтаж кровли из металлочерепицы»

Какими саморезами крепить металлочерепицу?
Кровельными саморезами с уплотнительной EPDM-прокладкой: у Grand Line 4,8×29 или 4,8×35 мм, у Металл Профиль 4,8×28 или 4,8×35 мм (для Трамонтаны, Монтерросы и Монтекристо только 4,8×28 мм). Размер саморезов для доборных элементов выбирают по узлу и инструкции производителя. Резьбовые «чёрные» и обычные саморезы не подходят: без прокладки они не герметизируют отверстие.

Сколько саморезов нужно на 1 м²?
По инструкции Металл Профиль обычно от 6 до 8 шт. на 1 м² покрытия, у Grand Line в среднем около 8 шт. Точный расход зависит от шага обрешётки и профиля листа, поэтому количество удобнее закладывать на этапе расчёта проекта.

Куда вкручивать саморезы — в волну или в подошву?
В подошву (нижнюю часть) волны, где лист ближе всего прилегает к обрешётке. Саморез вкручивают строго под углом 90°: при перекосе прокладка прижимается неравномерно, что ведёт к протечкам и вмятинам. Крепёж располагают по схеме выбранного профиля.

С какой стороны и в каком направлении укладывать листы?
С любой стороны, соблюдая накрывающую и накрываемую кромки: справа налево следующий лист накрывает предыдущий, слева направо подкладывается под него. Боковой нахлёст – одна волна; при укладке в несколько рядов верхние листы перекрывают нижние.

Можно ли резать металлочерепицу болгаркой?
Нет. Абразивный круг выжигает полимерное покрытие и оцинковку, оголённый край быстро ржавеет, а резку абразивным кругом инструкция Grand Line прямо запрещает. Режут ножницами по металлу, просечными электроножницами или насадкой-«сверчком», а подрезанные кромки обрабатывают ремонтной эмалью.
