Установка мансардного окна в готовую крышу

— Что делать, если расстояние между стропилами небольшое и поместится только маленькое окно?

Если окно ставят в уже покрытую крышу, самым очевидным решением кажется выбрать модель, которая поместится в имеющееся межстропильное расстояние (в идеале её ширина должна быть на 5-6 см меньше зазора между стропилами). Но это решение не самое лучшее.

Чаще всего в нашей практике просвет между стропилами около 59 см. Сюда поместится окно 55 × 78 (или 98 см) — это габаритный размер вместе с рамой, и суммарный зазор останется всего 4 см, поэтому его достаточность проверяют по инструкции выбранной модели. А световая часть заметно меньше: например, у VELUX GGL CK04 видимое стекло меньше наружного размера на 17,9 см по ширине и 19,5 см по высоте. Такая модель будет пропускать мало света, а значит будет слабо выполнять свою прямую функцию. Чтобы света хватало, придётся ставить их больше, что по сумме выйдет дороже.

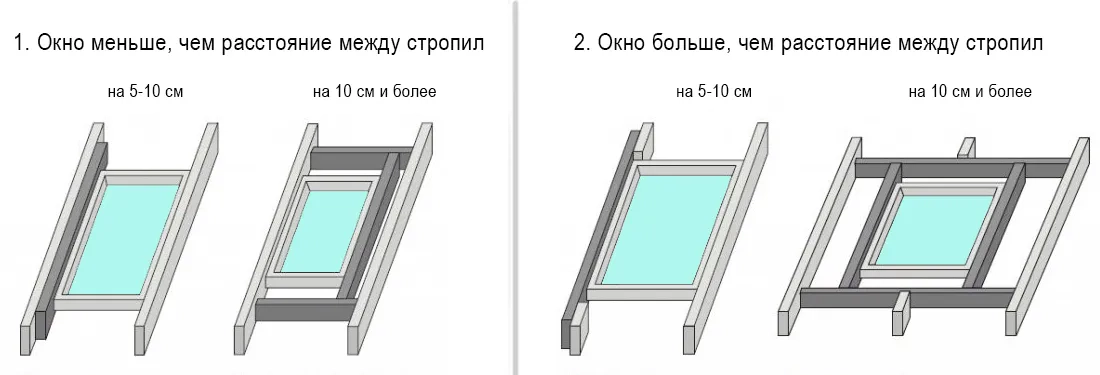

Поэтому ориентироваться на стропила не стоит. Их можно переносить по расчётному решению: СП 64.13330.2017 (актуализированная редакция СНиП II-25-80) требует проверить несущую способность и деформации изменённой стропильной системы. Более того, по нашей практике в 70% случаев установки в эксплуатируемую крышу стропила переносят. Вся технология хорошо отработана и удорожает работы не сильно. Сколько стоит перенос стропил сейчас, показывает страница «Монтаж мансардных окон». Зато вы получаете большую световую часть, а достаточность освещения оценивают для конкретного помещения.

Если окно меньше, чем расстояние между стропил, то возникает необходимость наоборот нашить дополнительные бруски на стропила и довести проём до нужного размера — создать из стропил отверстие шире окна на 5-6 см (точный размер несущего проёма задаёт инструкция производителя).

Далее на высоту контробрешётки и обрешётки забиваются бруски или доски так, чтобы на ширину примерно 15 см от отверстия было сплошное дерево: так мы готовим основание под крепления, а размеры выреза и освобождаемой зоны сверяем с инструкцией производителя.

— Влияет ли тип кровельного покрытия на возможность правильной установки мансардного окна?

Для опытной бригады нет никаких сложностей с установкой окна в различные покрытия. Нам приходилось устанавливать окна даже в шиферную крышу. Но, безусловно, у каждого покрытия есть свои особенности монтажа. Какие-то покрытия более просты для самостоятельной работы, а где-то без профессионального кровельщика уже практически невозможно обойтись.

Примерная последовательность работ при врезке в эксплуатируемую крышу:

• Изнутри разрезаем пароизоляцию конвертом, чтобы потом склеить с контуром пароизоляции окна.
• Вырезаем утеплитель.
• Разрезаем кровельную мембрану конвертом.
• Делаем технологическое отверстие в покрытии для выхода на крышу.
• Вырезаем основной проём в кровельном материале (или разбираем кровельный материал).
• Демонтируем кровельный материал вокруг проёма.
• Монтируем оконную коробку и проверяем её геометрию со створкой.
• Устанавливаем гидроизоляционный фартук с дренажным жёлобом.
• Монтируем оклад.
• Подводим кровельный материал к раме.
• Утепляем проём по периметру (у комплектов с теплоизоляционной рамкой её ставят ещё до коробки).
• Монтируем пароизоляцию.
• Возвращаем на место створку.

Далее посмотрим на особенности работы с разными кровельными покрытиями.

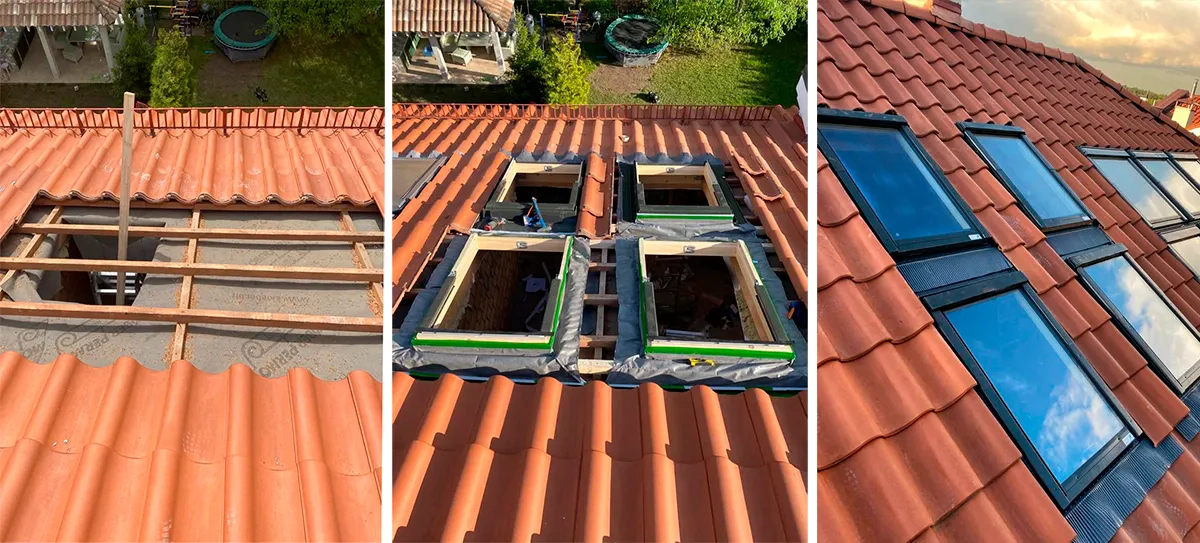

Пожалуй, это самый беспроблемный материал для каких-либо манипуляций с крышей. Его легко разобрать, установить окно, а потом обратно смонтировать черепички.

Для волнистой черепицы выбираем оклад для профилированных кровельных покрытий. Под окном должна умещаться целая волна черепицы. Разбираем часть покрытия, монтируем изделие по правилам, черепички возвращаем на место. Сложность заключается в подгонке рядовой черепицы и правильной подрезке черепичек по месту. Также сложность может появиться, если при монтаже рядовой черепицы монтажники каждую черепицу прикрутили к обрешётке. Тогда демонтаж черепичек надо осуществлять от конька до места установки окна.

Демонтировать и поставить обратно примыкающие к окну куски листа тоже не очень сложно. Точно проще, чем в мягкую кровлю. Рассмотрим некоторые нюансы.

Необходимо вырезать прямоугольное отверстие по размеру рамы с учётом отступов. Листы разрезаем не целиком по горизонтали, а Г-образно. Раскладка матрицы при этом не меняется никак от наличия проёма.

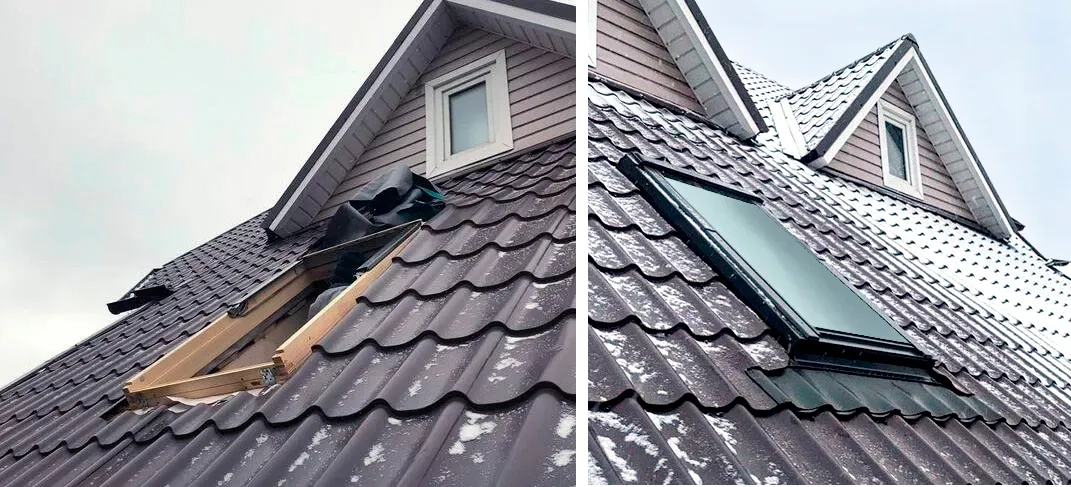

Для установки потребуется специальный оклад для профилированного кровельного материала. При монтаже мансардного окна в металлочерепицу нужно следить, чтобы гвозди и саморезы не попали в оклад. А также важно, чтобы фартук был плотно прикатан к покрытию, иначе зимой могут возникнуть проблемы: задувание снега под оклад, образование льда.

Желательно, чтобы под мансардным окном оказалась целая волна металлочерепицы, хотя это не так критично, как для натуральной черепицы. Если ступенька окажется сразу под окном (выше середины фартука), то это не очень удобно для расправки низа фартука. Тогда лучше подрезать металлочерепицу ещё немного, но так, чтобы фартук прилегал к профилю и отступы инструкции соблюдались. Если же ступень попадёт в нижнюю половину фартука, то нижний фартук прилегает легче; остальные примыкания и отступы также выполняют по инструкции оклада.

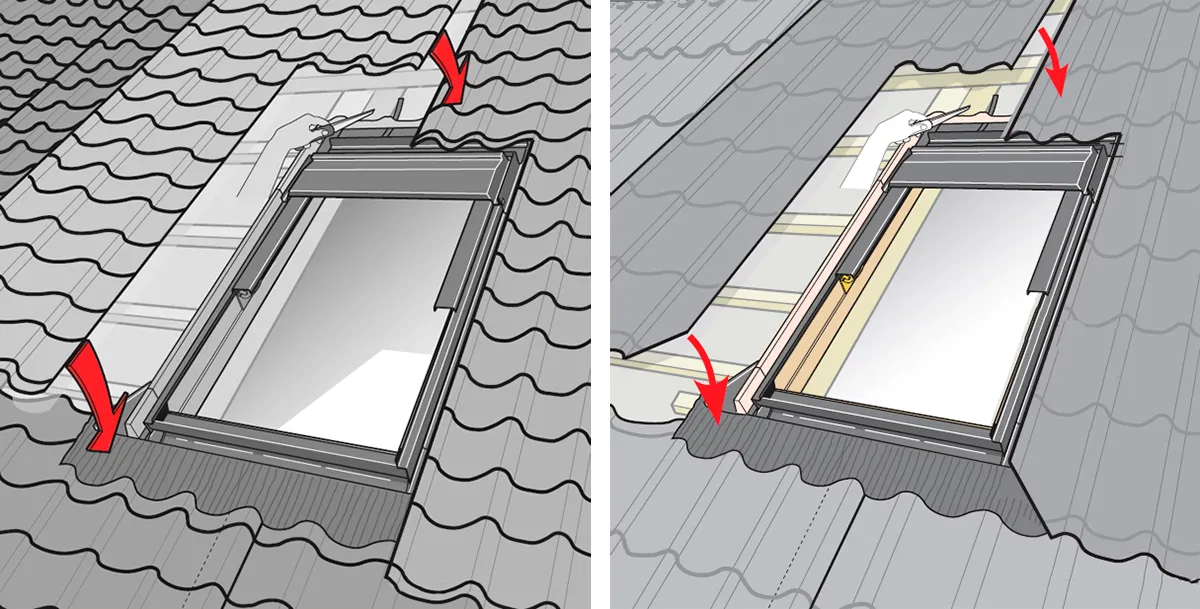

Много возникает вопросов, как правильно делать стыковку фартука и листов металлочерепицы сбоку. Единственно правильного способа нет, многое зависит от того, как лист подходит к проёму. Важно закрепить её, не сделав отверстий в окладе. Приходится решать по месту в каждом конкретном случае:

— Бывает, что лист металлочерепицы сбоку уходит вниз до следующей волны, перекрывая фартук с боков. Но при этом может получиться бугор, лист металлочерепицы не попадёт в рисунок и это будет заметно.

— Можно закончить на крайней волне, не перекрывая фартук.
— Иногда делают небольшой пропил в металлочерепице и заправляют фартук через него.

Покрытие нужно подводить не вплотную к окну, а оставляя зазор для стекания воды. Не следует заходить кровельным материалом за ограничители, которые расположены на окладе. От этого потом будут проблемы. Если на окладе есть ограничители, покрытие подводят до них; определяющими остаются размеры из инструкции конкретного оклада. Если монтаж идёт правильно по инструкции, то вода будет стекать по желобкам, не встречая препятствий.

Сложность с установкой в профнастил может быть в том, что листы металла длинные, верхний скат прижимает нижний. А верхнюю часть оклада надо завести под вышележащий лист, приподняв его; нижний фартук выпускают поверх покрытия. Опытные кровельщики с этим справляются, но трудозатрат такой процесс требует больше, чем при установке в строящуюся крышу.

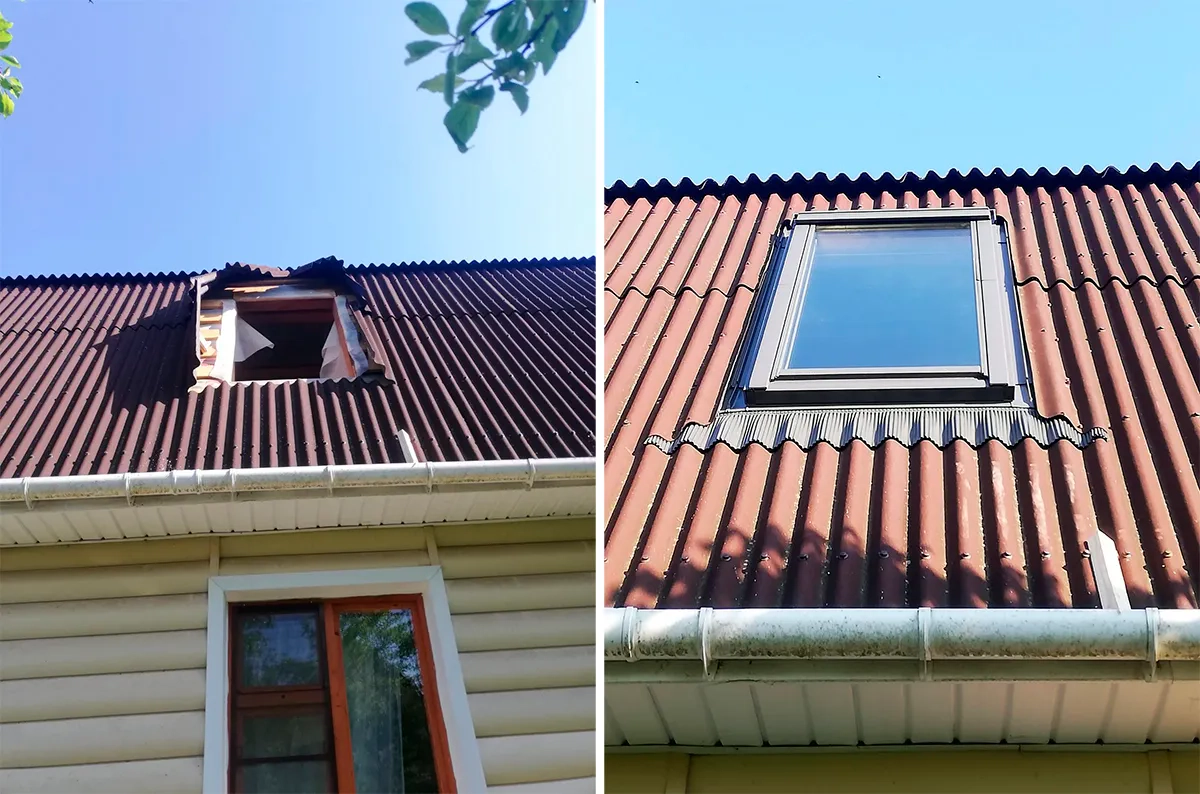

Хоть мы и не работаем с ондулином и не покрываем им кровли, но окна устанавливать нам приходилось, и не один раз. В целом процедура очень похожа на монтаж в металлочерепицу.

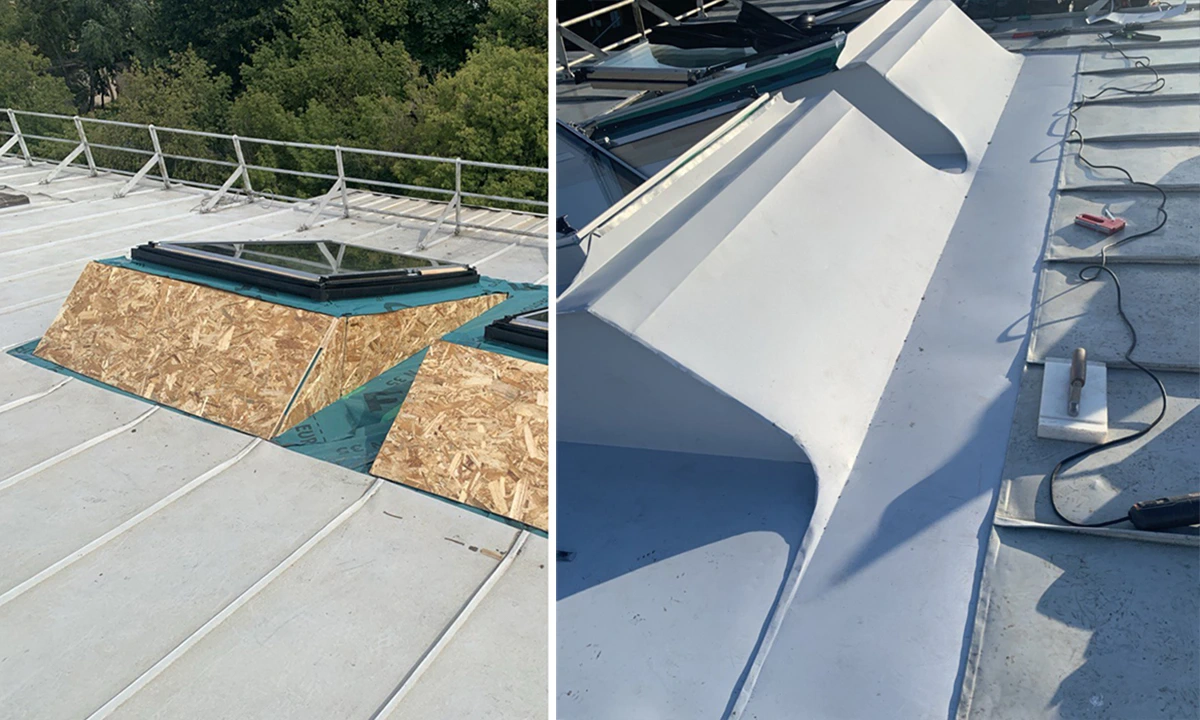

Очень часто просят смонтировать окно в фальц. В городах много мансардных этажей, в которых необходим дополнительный свет. Тут, конечно, без профессионального кровельщика не обойтись: грамотно обойти окно фальцем, чтоб оно не протекало — это задача для специалиста. Особенно если монтаж мансардного окна в фальцевую кровлю требует установки повышающего оклада.

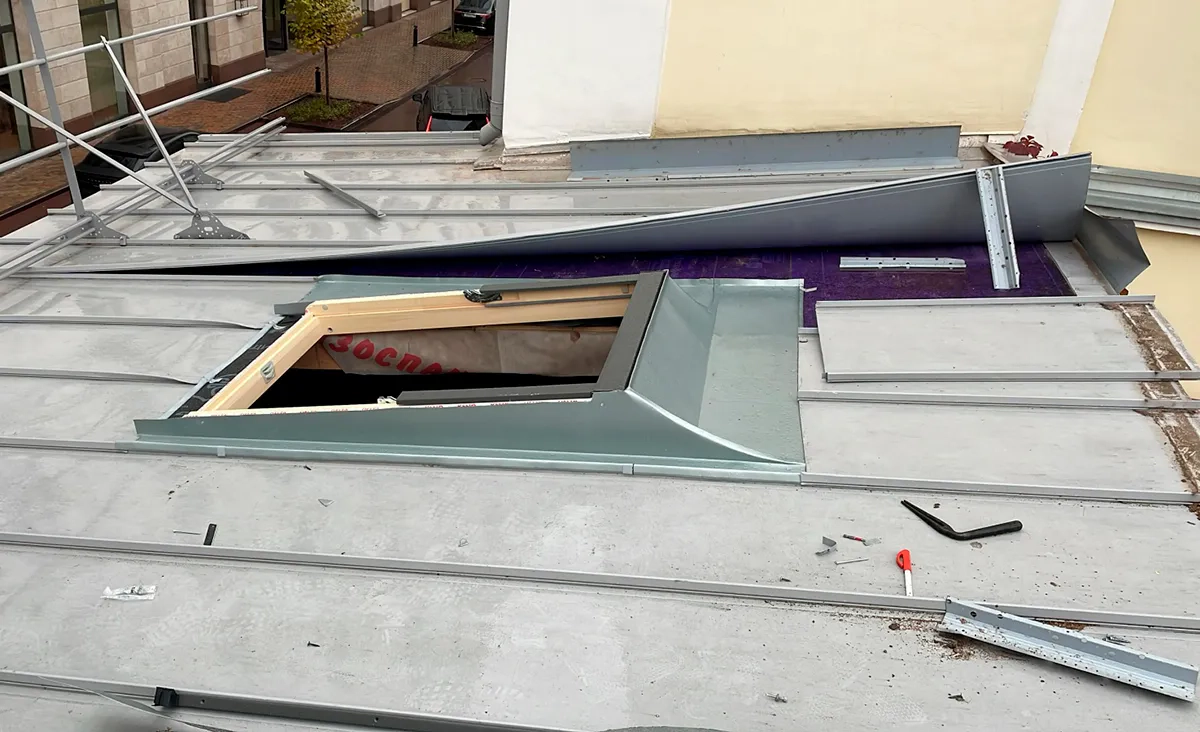

Врезать окно в клик-фальц немного проще, но это тоже требует достаточного профессионализма кровельщика. Применяют специальный оклад для клик-фальца либо выполняют индивидуальное фальцевое примыкание по разработанному узлу. В наших работах такой узел обходился дороже стандартного оклада.

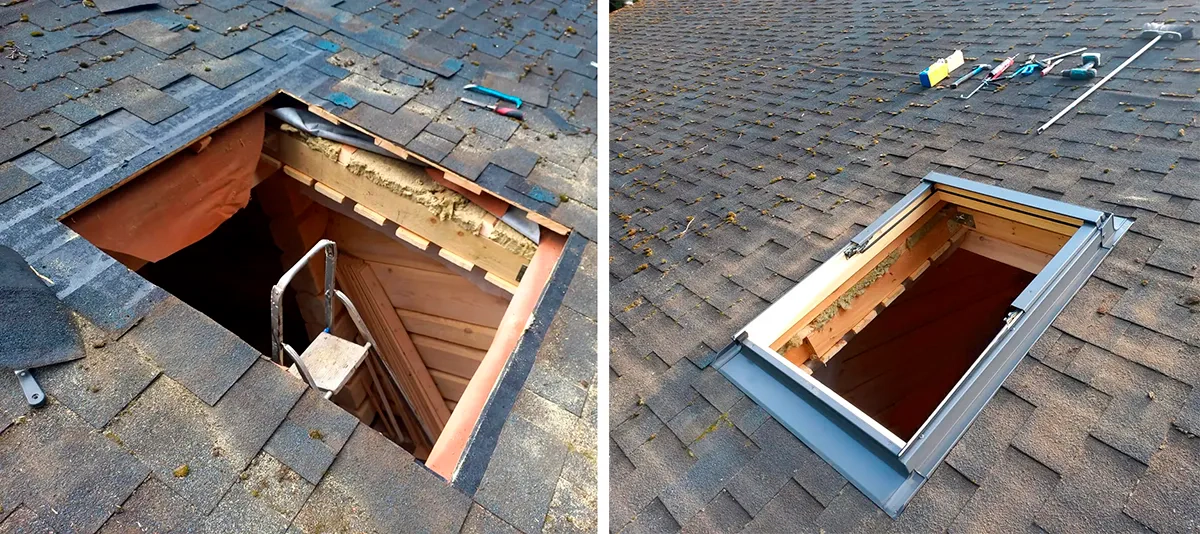

С гибкой черепицей работать чуть сложнее, но тоже реально. Сложность может возникнуть, если черепички уже крепко склеились друг с другом, и их сложно будет расцепить, не повредив при этом. А новая черепица уже может отличаться по цвету и форме нарезки, если нет идентичной мягкой черепицы.

Частые споры возникают, как правильно устанавливать окно: сверху ОСП, или под неё, на обрешётку. В описанном нами варианте окно устанавливаем по верхнему уровню под финишным покрытием, то есть на уровне сплошного настила из ОСП; глубину и опоры под монтажные уголки определяем по инструкции производителя. Важно, чтобы гидроизоляция заводилась под мягкую черепицу. При необходимости над окном выпиливают кусок ОСП, соединяют гидроизоляционный фартук с подкровельной гидроизоляцией и ставят дренажный жёлоб (его называют и антиконденсатной планкой), который отводит воду с подкровельного слоя. На эксплуатируемой крыше это часто сделать очень сложно и требует больших демонтажных работ. Тогда у опытных монтажников есть свои секреты, как это можно решить проще, но не теряя в надёжности.

Такой монтаж встречается крайне редко, стандартным его не назовёшь. Тем не менее, иногда приходится врезать мансардные окна и в сэндвич-панели, в основном в складских или торговых помещениях.

Одна из особенностей — лёгкий выбор места для окна. Место проёма при этом выбирают с учётом опор, стыков и несущей способности панели: вырез ослабляет сечение, поэтому обрамление и усиление определяют расчётом. Возможность установки и способ подготовки проёма определяют по проектному узлу и инструкции конкретной панели; дальше описан один из применявшихся нами вариантов деревянного обрамления.

После необходимо собрать деревянную коробку внутри проёма на высоту сэндвича. Внутри помещения проём также надо укрепить доской так, чтобы доски имели жёсткие точки опоры. Тогда нагрузка будет распределяться на деревянную конструкцию.

Стык между коробкой и утеплителем сэндвича нужно пропенить для избежания мостиков холода. В наших работах жёлоб не устанавливали, так как для него в сэндвиче не было места, а гидроизоляционный фартук, по возможности, заводили под металл; герметичность и водоотвод в каждом случае решает конструкция примыкания.

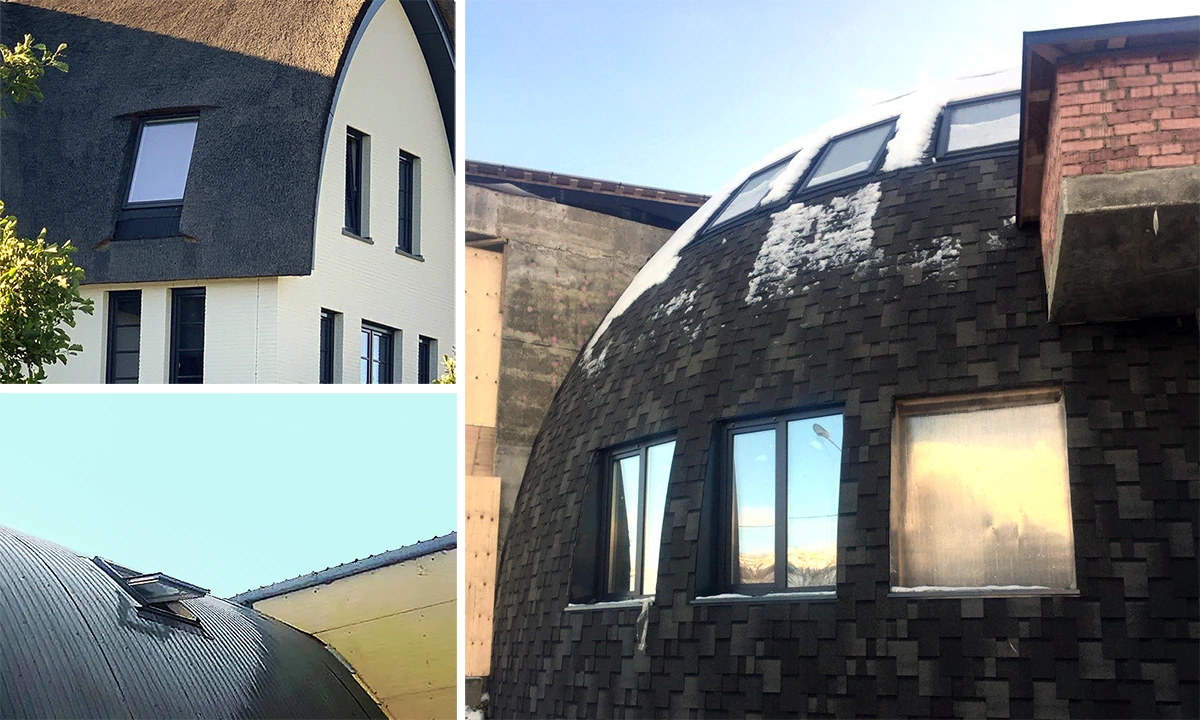

Тут никаких универсальных советов дать не получится, естественно. Каждый случай решается индивидуально на месте. И желательно профессионалами.

ПОДВЕДЁМ ИТОГ. Для опытных монтажных бригад невыполнимых задач не бывает, могут установить мансардное окно почти в любую крышу. Но есть один нюанс: если кровля была изначально смонтирована с ошибками, то при врезке могут проявиться проблемы. Порой эти проблемы такой степени, что клиент принимает решение о реконструкции всей кровли. И тогда вместе с окном приходится переделывать и кровлю.

Ещё важно отметить, что мансардные окна не прощают ошибок, экономить на установке не стоит, лучше всё же доверить профессионалам. Установщики окон должны иметь сертификат об обучении и опыт по установке, давать гарантию на свою работу. Обязательно спрашивайте портфолио.

Узнать стоимость установки мансардного окна и заказать услугу можно у наших менеджеров или на странице «Монтаж мансардных окон».

Можно ли установить мансардное окно в уже готовую крышу, без полного разбора кровли?

Да, установка мансардного окна в готовую кровлю — обычная работа: обычно достаточно локально разобрать покрытие вокруг проёма, а не всю крышу. Объём работ определяют после осмотра; обнаруженные дефекты иногда требуют более широкой реконструкции.

Как установить мансардное окно в металлочерепицу пошагово?

Установка мансардного окна в металлочерепицу идёт в таком порядке: размечают проём с отступами, режут лист Г-образно, при необходимости по расчёту меняют и усиливают стропила, ставят коробку и проверяют её со створкой, затем гидроизоляционный фартук с дренажным жёлобом и оклад для профилированного покрытия, подводят лист с зазором для стока воды, утепляют проём и заводят пароизоляцию; если комплект предусматривает теплоизоляционную рамку, её устанавливают до коробки.

На какой уровень ставить окно в мягкой кровле — на ОСП или под неё?

Уровень определяют по инструкции производителя; в нашем варианте это верхний уровень под финишным покрытием, на сплошном настиле. Гидроизоляционный фартук соединяют с подкровельной гидроизоляцией, над окном по монтажной схеме предусматривают водоотвод.

Обязательно ли переносить стропила?

Не всегда. При просвете между стропилами около 59 см выбор ширины ограничен; нужно ли менять стропила, какое усиление потребуется и во сколько это обойдётся, определяют для конкретной крыши.

Что влияет на стоимость установки и какая гарантия?

Цена зависит от покрытия, подготовки и усиления проёма, выбранного оклада и сложности примыканий; точную смету составляют после осмотра, рассчитать работы и заказать услугу можно на странице «Монтаж мансардных окон». Гарантия 5 лет на монтаж, на само окно действует гарантия производителя.
