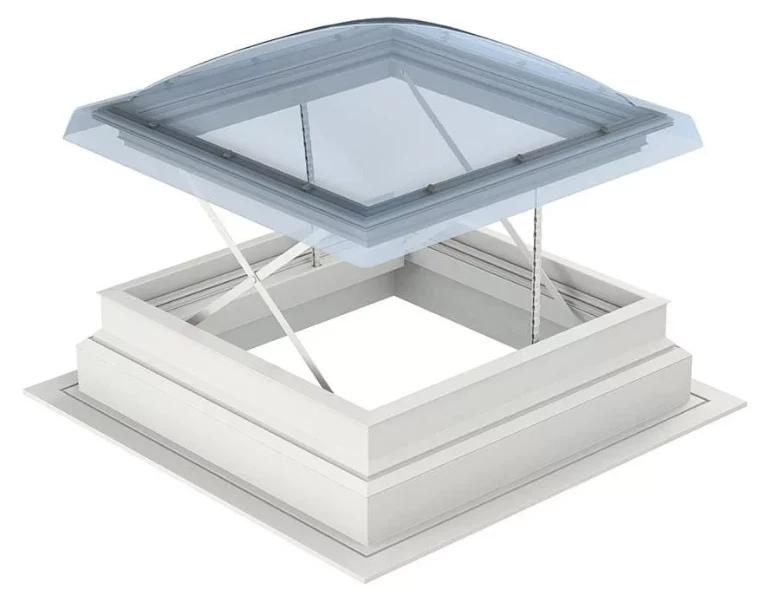

CSP 1073Q — базовый блок системы естественного дымо- и теплоудаления (НШЕВ) VELUX для плоских кровель с уклоном 0–15°. Предназначен для объектов, где дымоудаление через зенитные фонари требуется по СП 7.13130.2013. При срабатывании пожарной сигнализации электропривод поднимает створку на 500 мм. Сертифицирован по EN 12101-2:2003 + EN 1873, CE-маркировка. Доступны два размера: 100×100 и 120×120.
Размеры
Линейка CSP включает два размера базового блока:
| Размер светового проёма | Эффективная световая площадь | Внешние размеры рамы |
|---|---|---|
| CSP 1073Q 100×100 мм | 0,70 м² | 1 423 × 1 423 мм |
| CSP 1073Q 120×120 мм | 1,07 м² | 1 623 × 1 623 мм |
Поставка под заказ. Дымоудаление — всегда проектное решение, типовой комплектации не существует: стоимость рассчитывается индивидуально. От 150 000 ₽ — итоговая цена после согласования проекта.
Когда требуется по российским нормам
Естественное дымоудаление через зенитные фонари регулируется разделом 7 СП 7.13130.2013 «Противодымная вентиляция» и опирается на общую правовую базу ФЗ-123 ст. 85. CSP 1073Q закрывает следующие типовые случаи:
| Тип здания / помещения | Основание по СП 7.13130.2013 |
|---|---|
| Одноэтажные производственные и складские здания с хранением горючих материалов, высота ≥ 6 м, дымовая зона ≤ 1 600 м² | Раздел 7 — естественное дымоудаление |
| Торговые залы площадью > 200 м² | Раздел 7 |
| Атриумы общественных зданий | Разделы 7.2–7.3 |
| Сценические комплексы | Раздел 7.2 |
| Закрытые автостоянки | Раздел 7.2 — как правило, требует механической системы; CSP применяется только при соответствующем расчёте |
Тексты нормативных документов: СП 7.13130.2013, ФЗ-123 ст. 85.
Технические характеристики
| Параметр | Значение |
|---|---|
| Конструкция | |
| Материал рамы | ПВХ |
| Интегрированный бортик (upstand) | 310 мм (фиксированный) |
| Уклон кровли | 0°–15° |
| Вес базового блока 120×120 | 49 кг |
| Стеклопакет (двухкамерный) | |
| Состав | VSG 7,5 мм (ламинированное безопасное) + аргон 14,5 мм + float 4 мм |
| Коэффициент теплопередачи Urc,ref300 | 0,99 Вт/(м²·К) |
| Звукоизоляция Rw | 33 дБ |
| Световая пропускаемость τv | 0,72 (купол ISD 0000, прозрачный) / 0,25 (ISD 0100, матовый) |
| Солнечный фактор g | 0,53 / 0,20 |
| Класс пожарного поведения остекления | B-s1,d0 |
| Нагрузки и безопасность (классификация по EN 1873) | |
| Нагрузка снизу вниз | DL 2 500 |
| Нагрузка снизу вверх | UL 1 500 |
| Ударостойкость | SB 1200 |
| Взломостойкость | RC2 (DIN EN 1627) |
| Сертификация | |
| Сертификат | CE по EN 12101-2:2003 (НШЕВ/NSHEV) + EN 1873 |
| Страна производства | Дания |
Принцип работы

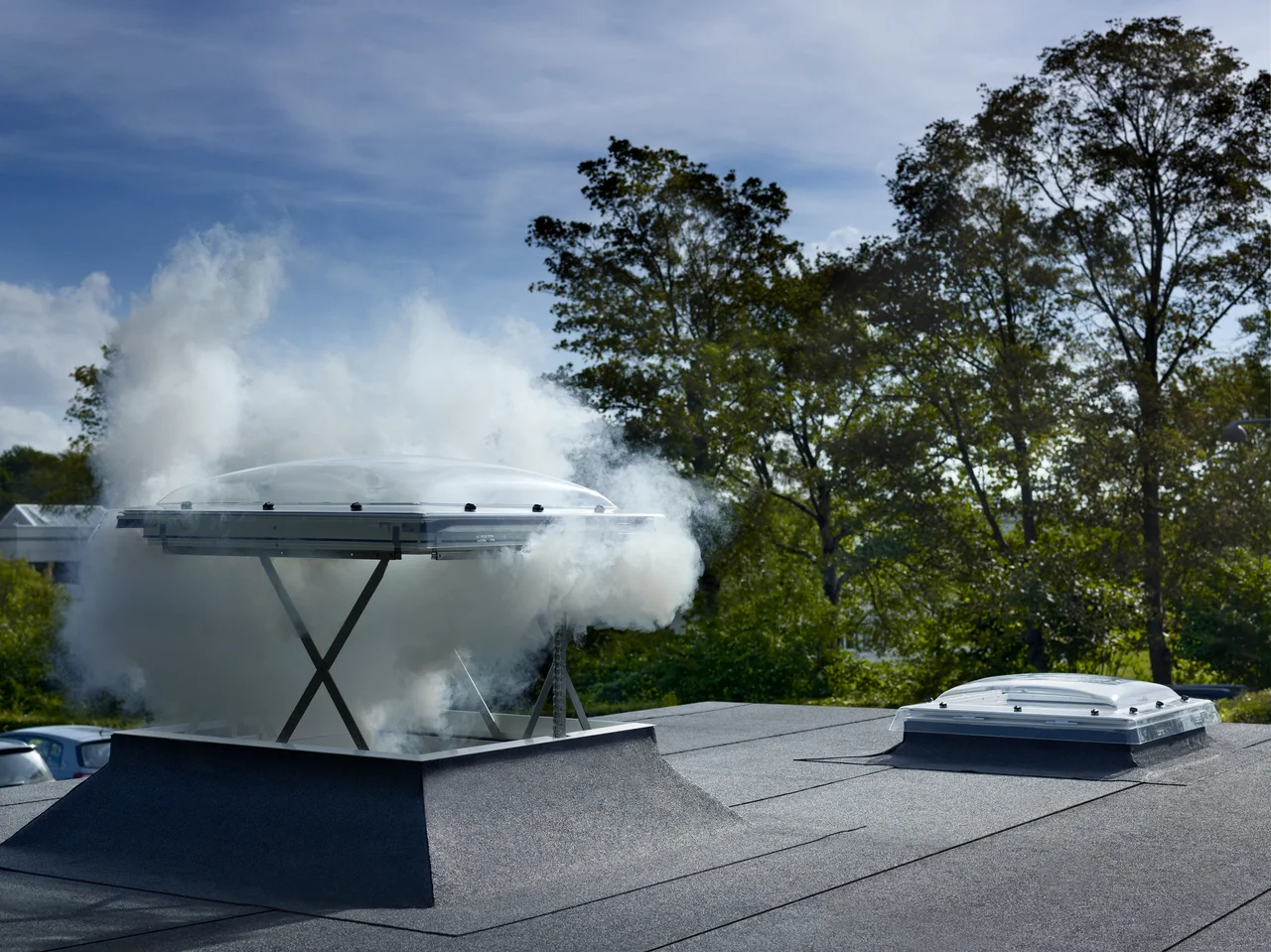

CSP 1073Q работает в двух режимах:
- Обычное проветривание. Открытие на 150 мм по команде с пульта или через RWA-централь. Подходит для плановой вентиляции в рабочее время без активации режима дымоудаления.
- Аварийное дымоудаление. При сигнале пожарной сигнализации (АПС) электропривод немедленно поднимает створку на 500 мм, обеспечивая отвод дыма и тепловых газов. Подъём выполняется ножничным механизмом.
Важно про питание. Привод CSP — электрический, не пневматический (без CO₂-баллонов, без плавкого предохранителя). При отключении электросети фонарь без резервного питания не откроется. Блок управления KFC 310 необходимо оснащать аккумуляторным ИБП — это проектное требование, которое нужно проработать на стадии рабочей документации. Ёмкость АКБ под количество фонарей уточняется у поставщика систем ПС.
Совместимость с системами автоматики
CSP 1073Q подключается к RWA-централи, которая интегрируется с системой пожарной сигнализации (СПС) объекта:
- KFC 310 VELUX — штатный блок управления, рассчитан на управление группой фонарей CSP.
- Сторонние RWA-централи — CSP совместим с центральными блоками других производителей при соответствии электрическим параметрам управления приводом. Совместимость проверяется через технический паспорт проекта.
Для проектов с несколькими фонарями рекомендуется заранее согласовать схему подключения с поставщиком систем ПС: зонирование дымовых зон, порядок срабатывания, протокол обмена сигналами между RWA-централью и адресной СПС.
Состав комплекта и монтаж
Базовый блок CSP 1073Q включает: раму с интегрированным бортиком 310 мм, двухкамерный стеклопакет (VSG + аргон + float), электропривод ножничного типа, уплотнения и крепёжный комплект. Купол в базовую поставку не входит — он заказывается отдельно как блок ISD:
- ISD 0000 — прозрачный акриловый купол, τ=0,72. Максимальный световой поток. Подходит для складов и торговых залов.
- ISD 0100 — молочный (опаловый) акриловый купол, τ=0,25. Рассеянный свет без прямых бликов, визуальная приватность. Оптимален для производственных цехов с точным оборудованием и медицинских учреждений.
Интегрированный бортик 310 мм устраняет необходимость в отдельном монтажном стакане для большинства типовых кровельных пирогов. Монтаж выполняется по технологии VELUX для плоских кровель с уклоном 0–15°; для нестандартных кровельных конструкций уточняется у проектировщика.
Выполняем монтаж зенитных фонарей под ключ в Москве и Московской области.
Гарантия
- 10 лет — конструктивные элементы: рама, купол, механика ножничного привода.
- 5 лет — электрические компоненты: мотор, кабельная разводка, разъёмы.
Гарантия действует при соблюдении требований к монтажу и регулярному техническому обслуживанию.
Часто задаваемые вопросы
Как фонарь открывается при пожаре, если нет электричества?
CSP работает от электромотора и требует резервного питания. Блок управления KFC 310 должен иметь аккумуляторный резерв. В отличие от пневматических CO₂-аналогов, CSP без питания не откроется — это нужно учесть на стадии проектирования и прописать в техническом задании на систему ПС.
Какова расчётная площадь дымоудаления для одного фонаря?
Эффективная световая площадь — 0,70 м² для CSP 100×100 и 1,07 м² для CSP 120×120. Аэродинамическая свободная площадь (Aa), которую проектировщик использует в расчёте по СП 7, указана в Декларации характеристик (DoP) к сертификату EN 12101-2. Запросите DoP через нас или напрямую у VELUX.
Обязателен ли CSP по российским нормам или можно обойтись обычным фонарём?
Для ряда зданий — да, обязателен: одноэтажные склады и производственные объекты с хранением горючих материалов (высота ≥ 6 м, дымовая зона ≤ 1 600 м²), торговые залы > 200 м², атриумы общественных зданий (СП 7.13130.2013, раздел 7). В проектах, где дымоудаление не требуется, достаточно стандартных моделей CVP 0073 или CVP Integra.
Можно ли использовать CSP в режиме обычного проветривания?
Да. Фонарь открывается на 150 мм с пульта или через RWA-централь в любое время — без активации пожарного сигнала. Полный ход 500 мм активируется только при сигнале АПС.
Сочетается ли с пожарной сигнализацией любого производителя?
Да, через RWA-централь. Штатный блок — KFC 310 VELUX; поддерживаются также сторонние централи при соответствии электрическим параметрам привода. Схему интеграции прорабатывают совместно с проектировщиком СПС.
Какой купол выбрать — прозрачный ISD 0000 или матовый ISD 0100?
ISD 0000 (прозрачный, τ=0,72) — когда нужен максимальный световой поток: склады, торговые залы. ISD 0100 (молочный, τ=0,25) — для производственных цехов с точным оборудованием, медицинских объектов, лабораторий: рассеянный свет без бликов, приватность сверху.
Подходит ли для плоской кровли с нулевым уклоном?
Да. Диапазон уклонов — 0°–15°. Купол ISD обеспечивает самоочищение и отвод воды даже на горизонтальной кровле.
Сколько стоит полный комплект с куполом и монтажом?
От 150 000 ₽. Дымоудаление в стандартной комплектации не существует — итоговая стоимость рассчитывается под проект и зависит от выбранного размера (100×100 или 120×120), купола (ISD 0000 или ISD 0100), количества фонарей и объёма монтажных работ. Оставьте заявку — менеджер свяжется и подготовит коммерческое предложение.
Если дымоудаление по нормам не требуется, рассмотрите CVP 0073 (базовый, для частных домов и малых объектов) или CVP Integra (с улучшенной теплоизоляцией).
|
Производитель
|
