Пошаговая инструкция по монтажу композитной черепицы

Композитная черепица — это стальной лист с защитным металлическим покрытием (его состав зависит от производителя) и каменной посыпкой, который сочетает прочность металла с видом натуральной керамики. Кровля из композитной черепицы служит десятилетиями, выдерживает ветровые и снеговые нагрузки и подходит для скатов от 10–15 градусов в зависимости от производителя и формы листа. Ниже — пошаговая инструкция по монтажу: от подготовки стропил и обрешётки до укладки листов, торцевых планок и конька. Выбрать материал можно в каталоге композитной черепицы. Размеры и правила ниже взяты из инструкций производителей; где они расходятся, указываем марку, а перед работой сверяйтесь с инструкцией своей коллекции.

Минимальный уклон зависит от марки и профиля: у Metrotile 10° (у форм Shingle и Viksen 15°), у AeroDek и Luxard 12°, у Grand Line 14°. Если хотите уложить её на более пологую кровлю, то в этом случае черепица будет выполнять только декоративную функцию, а кровлю нужно будет предварительно полностью гидроизолировать: инструкция Metrotile предлагает для этого рулонные наплавляемые битумные материалы по сплошному деревянному настилу.

Температурные ограничения у производителей свои и отдельно касаются монтажа, гибки листа и ремкомплекта: например, Luxard допускает монтаж до −20 °C, а загиб панелей выполняют при температуре не ниже +5 °C.

Перед укладкой необходимо определить направление ветра, которое преобладает в данном месте. И укладывать листы так, чтобы ветер не задувал в швы и не срывал черепицу, соблюдая при этом направление укладки выбранного профиля.

Для монтажа черепицы можно использовать как стандартные инструменты, имеющиеся у любого кровельного мастера, так и специальные гибочные станки и гильотины.

Режут листы ножницами по металлу, можно применять циркулярную пилу с холодным резом или гильотину.

Важно: для резки запрещено применять абразивный режущий инструмент «болгарка», от него металлическая основа нагревается и разрушается защитное покрытие.

При монтаже используйте рукавицы.

Стропила устанавливают согласно проектной документации. Композитная черепица – лёгкий материал, но сечение и шаг стропил всё равно определяют проектом с учётом снеговой и ветровой нагрузки. Торцы стропил запиливают вертикально.

Начинаем монтаж с карнизной доски: крепим её к стропилам, устанавливаем крюки для водостока. Подкровельную гидроизоляцию выводят к карнизу так, чтобы конденсат стекал в водосточный жёлоб: у Metrotile нижнее полотно срезают по уровню лобовой доски и приклеивают к капельнику. При монтаже не забываем оставлять зазоры для вентиляции.

Важно: если по проекту не предусмотрен монтаж водосточной системы, то для отвода конденсата необходим капельник. Также капельник потребуется, если водосточный жёлоб устанавливается на длинных крюках.

Капельник можно сделать самостоятельно, отрезав часть карнизной планки. Прикрепляют его к карнизной доске. Плёнка выводится поверх капельника, чтобы в него стекал конденсат. Между плёнкой и карнизной планкой оставляем отверстие для вентиляции.

Карнизный элемент Metrotile прибивают четырьмя гвоздями на небольшом расстоянии от края карниза, каждый следующий элемент монтируют с нахлёстом не менее 100 мм. У AeroDek нахлёст тоже 100 мм при шаге крепления 200 мм, у Luxard 100–150 мм при шаге 250 мм, у Grand Line 50–100 мм. На внутреннем стыке карнизных планок одну из них загибают. Для стыковки на внешнем углу планки подрезают, а на одной делают загиб. Места стыка обрабатывают герметиком и посыпают посыпкой из ремкомплекта.

Подкровельную гидроизоляционную мембрану начинают монтировать от низа карниза двигаясь вверх, горизонтальными полотнами. По инструкции Metrotile нахлёст по вертикали не менее 15 см, стык делают на стропиле, по горизонтали не менее 10 см; у Luxard нахлёст горизонтальных полотен 15 см. Плёнку не натягивают: Metrotile даёт провис 1–2 см, Luxard в схеме холодного чердака 2–3 см.

В карнизной части у Metrotile нижнее полотно срезают по лобовой доске, у Luxard заводят на лобовую доску минимум на 20 мм, а на фронтоне выпускают на 200 мм. Антиконденсатную плёнку Metrotile не доводят до конька на 10 см, чтобы проветривался нижний вентканал; с супердиффузионной мембраной этот канал по той же инструкции не нужен.

Контробрешётка набивается сверху гидроизоляционной мембраны по стропилам. Она крепит мембрану, а также создаёт отверстие для вентиляции. Наличие вентканала обязательно для правильного функционирования кровли: так не будет образовываться и скапливаться конденсат и намерзать лёд зимой.

Высота вентиляционного канала по СП 17.13330 не менее 50 мм, ширину брусков обычно берут 40–60 мм. Высоту подбирают по длине и уклону ската: например, AeroDek для ската длиной 5 м при уклоне 15° даёт 50 мм, а для ската 15 м при том же уклоне 80 мм.

На рёбрах крыши монтируют по одному бруску контробрешётки с каждой стороны ската. У Luxard между основной контробрешёткой и контробрешёткой ребра оставляют вентиляционный зазор 50 мм.

При шаге стропил до 1000 мм обрешётку делают у Luxard из брусков 50×50 мм, у Grand Line 50×50 или 40×50 мм, у Metrotile 40×60 мм (при мансардных окнах 50×50 мм); AeroDek подбирает сечение по таблице, при шаге 900–1000 мм это 50×50 мм. При большем шаге стропил бруски берут толще.

Крепить обрешётку начинают снизу, используя саморезы. На нижнюю планку будет крепиться нижний ряд черепицы. У Metrotile её ставят в 20 мм от нижнего торца бруска контробрешётки, у Luxard в 50 мм от его свеса. Стык брусков обрешётки делают на контробрешётке.

Важно выдерживать одинаковые промежутки между рейками обрешётки, чтобы листы черепицы потом скрепились друг с другом в надёжный замок. От этого зависит не только внешний вид кровли, но и её гидроизоляционные свойства. У разных производителей это расстояние будет отличаться, оно зависит от профиля листа (у Metrotile 368 ± 2 мм). Для удобства при работе используют шаблон, выполненный из подручных материалов — им отмеряют одинаковое расстояние и по нему устанавливают бруски обрешётки.

Важно: если на кровле будут снегозадержатели, необходимо установить дополнительные доски для монтажа кронштейнов.

На фронтоне крепится ветровая доска для торцевой планки. Бруски на вальме устанавливают по обе стороны для крепления коньковых элементов. Положение верхней обрешётины задают по инструкции: Luxard предусматривает отступ 20 мм от оси конька, AeroDek 40 мм, Grand Line около 35 мм от стыка контробрешёток.

Ендова устанавливается ниже уровня обрешётки минимум на 20 мм: кладётся на подъендовые доски, закрепленные к стропилам. Ширина опорного настила в каждую сторону от оси ендовы у Luxard 150 мм, у Metrotile не менее 200 мм, у AeroDek и Grand Line 200 мм.

В ендове надо обязательно выполнить перехлест гидроизоляционного материала с одного ската на другой. Для максимальной гидроизоляции раскатывают еще один слой мембраны вдоль всей ендовы. Мембрана фиксируется контробрешеткой. Лишние свисающие слои мембраны срезаются, чтобы остался свес 100 мм. У Luxard полотна переводят через ось ендовы на противоположный скат минимум на 300 мм, а сверху укладывают полосу шириной не менее 1200 мм.

Водосборный элемент ендовы Metrotile поставляется без каменной посыпки. Монтируют его начиная снизу; нахлёст элементов у Metrotile не менее 100 мм, у AeroDek 150 мм, у Luxard 150–200 мм, у Grand Line не менее 200 мм. Metrotile и Luxard фиксируют ендову кляммерами, AeroDek и Grand Line крепят её к боковым брускам; для поддержки внешних краёв элемента крепят внешний брус. Для дополнительной гидроизоляции вдоль бортика устанавливают универсальный уплотнитель.

На верхнем элементе «ендова» делают отбортовку шириной 50 мм. На нижнем элементе также делается отбортовка для укладки на карниз. Для свободного выпуска ендовы в жёлоб необходимо в зоне ендовы подрезать карнизную планку, чтобы вода беспрепятственно попадала в водосток.

Укладку композитной черепицы рекомендуем начинать сверху вниз, со второго ряда от конька: так ведут монтаж Metrotile и AeroDek (формы Gallo и Mistral у Metrotile идут снизу вверх). Luxard укладывают снизу вверх, Grand Line допускает оба направления. Первый ряд черепицы крепим в верхнюю кромку листа. Следующий лист в ряду укладываем под предыдущий с нахлёстом в одну волну (у Metrotile боковой нахлёст 60–130 мм в зависимости от формы) и крепим: у AeroDek четыре крепления на панель, у Luxard не менее семи, у Metrotile количество и точки крепления зависят от профиля.

Важно: чтобы не повредить черепичное покрытие, ходить по кровле нужно аккуратно, в прорезиненной обуви, наступая на нижнюю часть волны в месте опоры на обрешётку, а не на гребни листа.

Специальные кровельные гвозди забивают, а саморезы закручивают в торец листа под углом к поверхности крыши: у Grand Line 45°, у Luxard 60°. Можно использовать молоток или пневмопистолет. Чтобы не повредить лист при креплении гвоздей используют добойник. Если шляпки гвоздей покрасить и посыпать посыпкой из ремкомплекта, то место крепления будет почти незаметно на кровле. Или можно сразу использовать гвоздь в цвет кровли. Саморезы заметнее на скате, хотя для части профилей (Luxard Roman) производитель допускает только их. Их тоже можно замазать посыпкой, но стоимость монтажа при этом увеличится (возиться с покраской саморезов возьмётся не любой кровельщик).

При укладке сверху вниз листы следующего нижнего ряда заводят под верхний и прикрепляют (тип крепежа выбирают по инструкции профиля): крепёж сцепляет сразу два листа черепицы и обрешётку. Каждый новый ряд устанавливают со смещением рядов на 2–3 волны (у Metrotile смещение зависит от формы, у Shake оно фиксировано и равно 340 мм), чтобы избежать единой вертикальной линии в месте соединения двух листов.

Перед креплением листов самого верхнего ряда необходимо измерить расстояние от конькового бруса до последней обрешётины. Если оно меньше шага обрешётки, верхний ряд сдвигают или укорачивают по инструкции. У Metrotile при расстоянии 250–370 мм верхний ряд сдвигают на нижний и крепят восемью гвоздями сверху в вершину профиля, с уплотнителем, а при расстоянии меньше 250 мм лист укорачивают, оставляя 50 мм на загиб, и тоже крепят восемью гвоздями.

Важно: чтобы уменьшить деформацию листа при подрезке, рекомендуем сперва делать подгиб, а потом уже отрезать. Разрез делают с изнаночной стороны, чтобы не нарушить целостность внешнего покрытия. Перед гибкой и резкой листа удобно убрать рёбра жесткости, выровняв места среза с помощью гибочного станка.

Лист, примыкающий к фронтону, загибают вверх: у Metrotile на 30–40 мм, у Luxard на 25 мм, у Grand Line на 30 мм; приклеивают уплотнитель.

Листы, примыкающие к вальме, выкраивают с учётом напуска на хребтовый брус: края подрезают и загибают вверх на 50 мм на угол 90 градусов (так у Metrotile; у Luxard отгиб у ребра 30 мм). При необходимости прокладывают уплотнитель.

Листы черепицы, примыкающие к ендове, загибаются вниз на 20 мм. Напуск черепицы на ендову у AeroDek не менее 100 мм, у Luxard 80 мм, у Grand Line 80–100 мм. У AeroDek Флоренция и Grand Line Palermo обрезанные края панелей у ендовы вниз не отгибают.

Для эффективной работы ендовы она должна быть открыта и легко просматриваема.

Композитная черепица компании «Технониколь»

Если черепица смонтирована с выходом на карниз, нижний ряд крепится гвоздями сверху. Чтобы не повредить черепицу используйте молоток и добойник. Для более эстетичного вида места прибивания гвоздя можно обработать ремкомплектом.

При подходе черепицы к стене используют элемент «боковое примыкание». Чтобы вода не попадала между планкой и стеной, устанавливают покрывающий фартук. В стене делают штробу и закрепляют элемент саморезами с дюбелями. Штробу примыкания обрабатывают герметиком. Иногда можно обойтись и без штробы, если основная планка будет прикрыта сайдингом или наружным утеплителем. Данное примыкание будет невентилируемым. Поэтому надо предусмотреть установку кровельных вентилей.

Чтобы установить черепицу на внешнем переломе ската, используют карнизную планку. При монтаже внутреннего излома ската дополнительные элементы не нужны.

Неокрашенные шляпки гвоздей и саморезов и повреждения покрытия обрабатывают ремкомплектом – клеем и каменной крошкой; состав поставки уточняйте при заказе.

Обязательно сперва уложить уплотнители под планки. Планки начинают устанавливать снизу с нахлёстом на предыдущую: у Luxard 100–150 мм, у AeroDek 150 мм с саморезами через 300 мм, у Grand Line около 100 мм и не менее шести саморезов; Metrotile предусматривает 3–4 гвоздя сбоку и отдельное крепление сверху. Концы планок закрывают специальными заглушками. Инструкция Luxard допускает закрыть торцы не планкой, а полукруглым элементом «конёк».

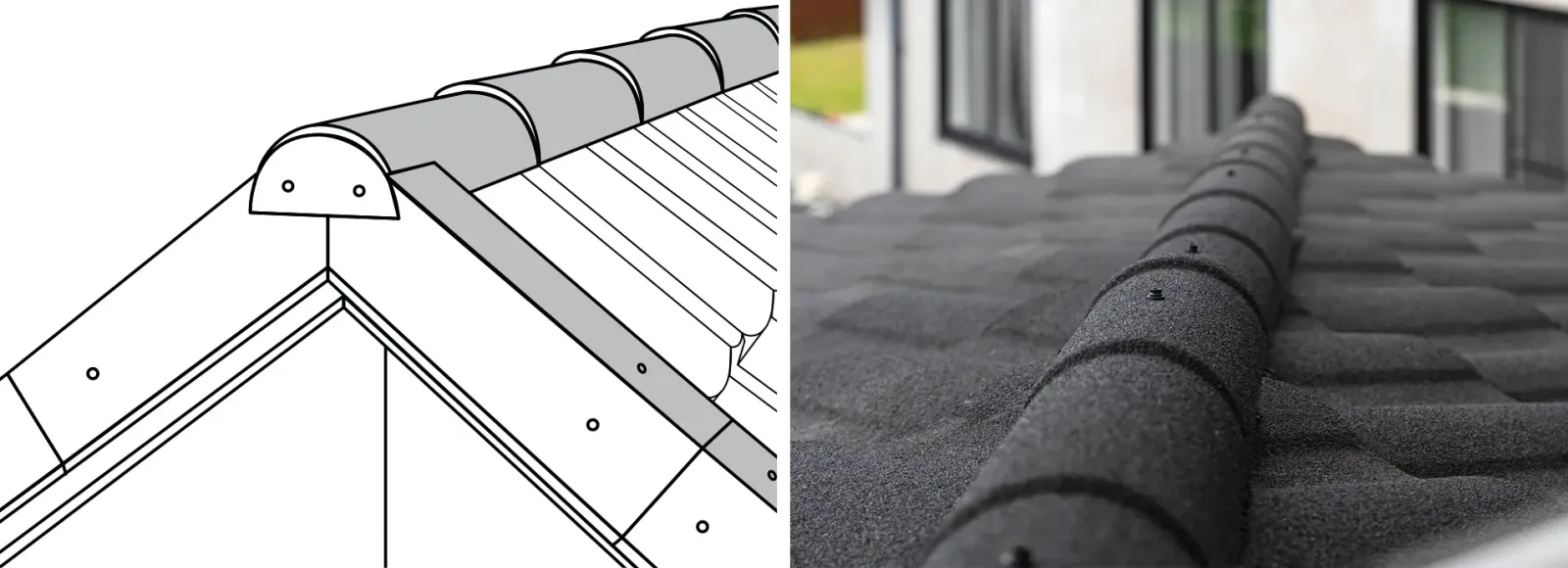

Вдоль бруса также необходимо уложить уплотнители. Полукруглые коньковые элементы Luxard и Grand Line устанавливают с нахлёстом 20 мм, образуя замок; V-образные коньки AeroDek укладывают с нахлёстом 100 мм. Ребровые элементы монтируют с нахлёстом 100 мм. Конёк прибивают 6 гвоздями к верхним брускам обрешётки: по 3 гвоздя на каждую сторону. Места стыков конька обрабатывают герметиком и посыпкой из ремкомплекта; уплотнитель не должен перекрывать выход воздуха из-под конька.

Для свободного выхода воздуха из подкровельного пространства, нужно установить вентиляционный выход. У Metrotile вентиляционный выход ставят не далее 1 м от конька, у AeroDek кровельные вентиляторы – не далее 0,5 м от конька, по одному на 75 м² и минимум один на каждый скат. Вентилятор Metrotile повторяет профиль покрытия и имеет ту же посыпку.

Монтаж кровли из композитной черепицы можно произвести самостоятельно, внимательно изучив инструкцию производителя, если кровля не очень сложной формы. Но лучше обратиться к специалистам, которые выполнят все работы быстро и качественно, а главное — с гарантией 5 лет на монтаж. Ведь срок службы дорогого материала сильно уменьшится, если его плохо смонтировать.
