Пошаговая инструкция монтажа мягкой черепицы

17 августа 2023

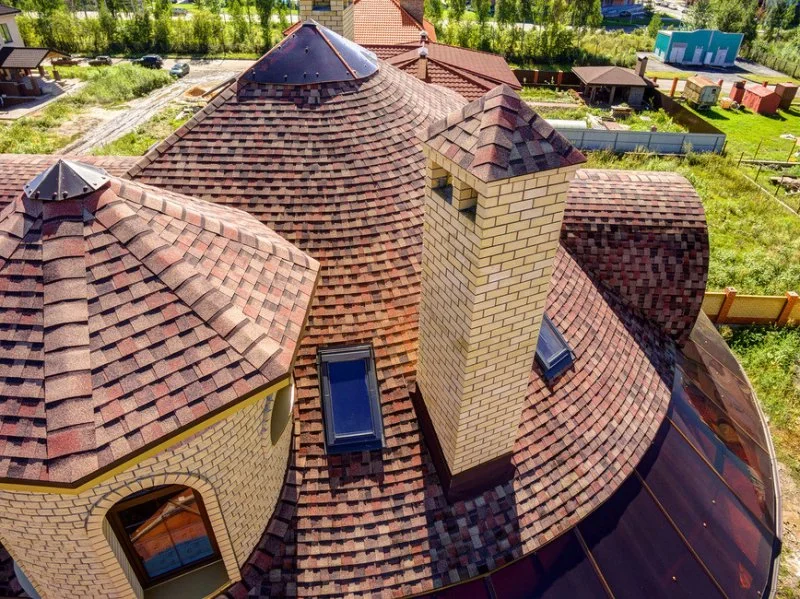

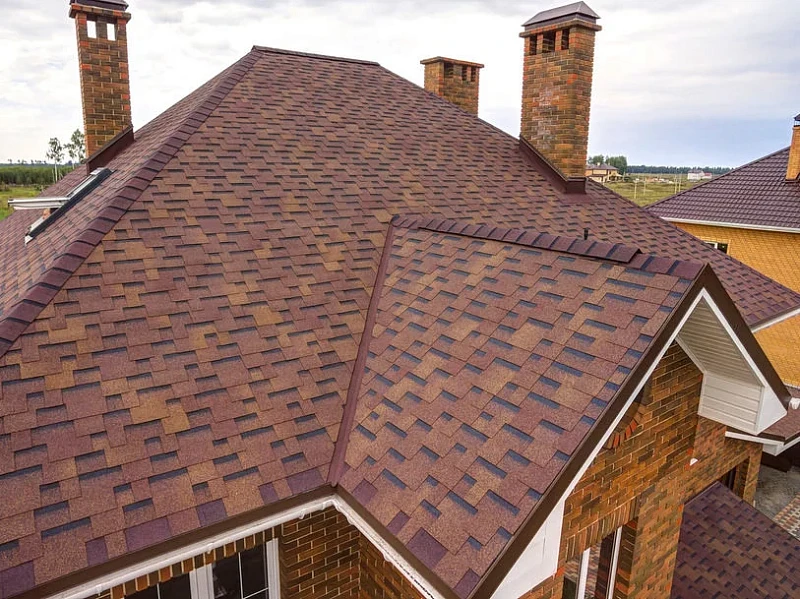

Гибкая черепица – многослойный композитный материал, который отвечает всем современным стандартам качества. Внешний вид мягкой кровли приходится по вкусу огромному числу людей. Одним из плюсов этого материала является то, что им можно покрывать крыши сложных форм без большого количества обрезков материала – работая с листовыми материалами таких издержек не избежать.

Монтаж мягкой кровли происходит в несколько этапов. Сегодня мы не будем рассказывать о стропильной системе, а коснёмся планирования строительства, подготовки основания под кровлю и подробно распишем монтаж гибкой черепицы. Также Вы узнаете об основных ошибках и нюансах, которые можно встретить, монтируя гибкую кровлю.

Что нужно для монтажа гибкой черепицы

1. Проект

Первым делом нужно составить полный проект, который будет отображать весь спектр задействуемых материалов и средств. Это поможет избежать ошибок во время строительства и даст возможность купить нужное количество товара именно для Вашего проекта. Так Вы не потратите деньги на лишний материал, а также Вам не придётся ехать докупать недостающую продукцию – имея полную смету, которую включает проект, Вы будете точно знать нужное количество материалов.

2. Материалы

От качества кровельного материала зависит срок службы всего дома, поэтому нужно внимательно отнестись к вопросу выбора при покупке продукции. Наша фирма более 17 лет занимается продажами и установкой кровли и за это время мы сформировали список проверенных производителей мягкой черепицы:

Также для создания долговечного и надёжного кровельного пирога советуем товары следующих производителей:

3. Сопутствующая продукция

Кроме основных кровельных материалов необходимо приобрести:

  • Специальные антикоррозийные кровельные гвозди, которые применяются для фиксации гибкой черепицы и её комплектующих.
  • Ершённые гвозди для полимерного подкладочного ковра – нужны для фиксации подкладочного ковра.
  • Оцинкованные гвозди – применяются для крепления контробрешётки, обрешётки и сплошного основания.
  • Мастика – пригодится для дополнительного крепления кровельного покрытия по краям.
  • Изоляционные самоклеящиеся соединительные ленты – необходимы для герметичного соединения мест стыков паро- и гидроизоляции.
  • Вентиляционные вентили и проходки – применяются для создания кровельной вентиляции.

4. Инструменты

Для монтажа мягкой кровли минимально необходимы следующие инструменты:

  • Молоток – для забивания кровельных гвоздей.
  • Нож – необходим для подрезания различных материалов.
  • Ножницы для металла – применяются для подрезания металлических торцевых и карнизных планок.
  • Рулетка – необходима для правильной разметки всей площади кровли.
  • Карандаш – применяется для правильной разметки, как и рулетка.
  • Скобозабивной пистолет – понадобится для крепления паро- и гидроизоляции.
  • Шпатель – нужен для работы с мастикой.
  • Мелованная шнурка (отбивка) – применяется для создания разметки.
  • Строительный фен – понадобится для прогрева мягкой черепицы и мастики.

Подготовка основания под мягкую кровлю

1. Сплошная обрешётка

ОСБ (OSB – oriented strand board), фанера, доски – из всего этого можно выполнить данный тип обрешётки. Сплошная обрешётка представляет собой сплошное ровное основание, поэтому и носит такое название.

2. Подкладочные ковры

Даже используя сплошную обрешётку не получится избежать неровностей в местах стыков обрешёточных материалов – листы монтируются с зазором 3-4 мм. Зазоры нужны для того, чтобы компенсировать расширение обрешётки в самые влажные и жаркие периоды времени. Чтобы избежать провисаний мягкой кровли в компрессионные зазоры, применяют подкладочные ковры. Они полностью выравнивают кровельное основание и дополнительно герметизируют всю конструкцию.

Сплошная обрешетка и кровельный пирог

Монтаж гибкой черепицы

Проект составлен, материалы и инструменты закуплены – пришло время начинать монтаж гибкой черепицы. Весь процесс происходит поэтапно и в каждом этапе нужно сделать всё максимально правильно – только так получится построить надёжную и долговечную кровлю. Приступаем к монтажу.

1. Монтаж стропильной системы

В данной инструкции мы не будем подробно останавливаться на этом вопросе, так как расчёт и монтаж стропильной системы – сложные процессы, достойные отдельной статьи. Здесь лишь стоит сказать, что для мягкой черепицы необходимо построить жёсткую и надёжную стропильную систему из-за большого веса кровельного материала и всего кровельного пирога. Отдельно отметим, что:

  • Стропильная система должна быть построена из качественной просушенной древесины.
  • Древесина должна быть обработана специальными противокоррозионными, антигрибковыми и огнезащитными средствами.

2. Установка теплоизоляции

Монтаж кровельного пирога начинается с установки теплоизоляционного слоя. Утеплитель устанавливается враспор между стропилами. В качестве материала используют минеральные или полимерные плиты. При утеплении в несколько слоёв плиты необходимо укладывать с перекрытием швов.

Схема со стропилами и плитами теплоизоляции

3. Монтаж пароизоляции

Пароизоляция применяется для защиты утеплителя от влаги, исходящей изнутри здания. Без пароизоляции теплоизоляция впитает влагу и перестанет выполнять свои функции.

Пароизоляционный слой должен быть герметичным – только так получится защитить теплоизоляцию от влаги. Также стоит учесть линейное расширение плёнки при изменении температур, поэтому необходимо предусмотреть запас, сделать небольшие складки и сильно не растягивать плёнку при монтаже.

Пароизоляционная плёнка укладывается в горизонтальном направлении и закрепляется (горизонтально и вертикально) на внутренней стороне утеплителя по всей ширине кровли. Первоначальное крепление плёнки к стропилам выполняется с помощью скобозабивного пистолета (расстояние между креплениями 150-200 мм).

Следующее полотно пароизоляции монтируется внахлёст 100-200 мм. Швы и места крепления плёнки степлером ОБЯЗАТЕЛЬНО герметизируются с помощью двусторонней соединительной ленты. Пароизоляция обязательно приклеивается в местах нахлёста и в местах примыкания к стенам специальными лентами и/или клеями.

Схема установки пароизоляции

4. Монтаж гидроизоляции

Гидроизоляционный слой применяется для защиты утеплителя от влаги, поступающей снаружи. Как и пароизоляция, гидроизоляция устанавливается перпендикулярно стропилам (полотно монтируют горизонтально, параллельно карнизу и коньку кровли), но уже на внешней стороне утеплителя.

  • Мембраны – монтируются без провиса, вплотную на теплоизоляцию.
  • Плёнки – при монтаже оставляют провис с зазором до утеплителя не менее 20 мм.

Сейчас в основном используют мембраны. Плёнки применяются только для холодных неотапливаемых чердаков.

Гидроизоляция крепится контробрешёткой к стропилам с помощью гвоздей. Не допускается применение скоб или гвоздей без установленной деревянной рейки поверх гидроизоляционного слоя.

Стыки полотен выполняются внахлёст. Перехлёст полотен должен составлять 100-200 мм. Вертикальные стыки полотен необходимо проклеить двусторонней соединительной лентой.

Схема установки гидроизоляции
Схема кровельного пирога с мембраной и пленкой

Чтобы кровля функционировала правильно на протяжении всего срока работы, необходимо обустроить вентиляционный канал между утеплителем с гидроизоляцией и кровельным основанием под покрытие. В карнизной части крыши оборудуются отверстия для притока свежего воздуха, а в верхней части кровли оборудуются вытяжные отверстия. Ток воздуха осуществляется вдоль контрбруса (контробрешётки).

5. Подготовка кровельного основания

Подготовка кровельного основания происходит в несколько этапов:

  • Обустройство обрешётки.
  • Монтаж сплошного основания.
  • Усиление карнизного свеса.
  • Укладка подкладочного ковра.
  • Усиление фронтонного свеса.

5.1. Монтаж разреженной (шаговой) обрешётки

Монтаж разреженной (шаговой) обрешётки – первый шаг в подготовке кровельного основания. На контробрешётку монтируют доски обрешётки согласно проекту.

Поперечное соединение двух элементов обрешётки в одном ряду производится таким образом, чтобы стык досок приходился на стропилу, после чего край каждой доски фиксируется двумя гвоздями.

Стыки разреженной обрешётки в соседних горизонтальных рядах нужно сместить на один горизонтальный прогон.

Карнизный свес оборудуется сплошной обрешёткой от края карнизного вылета до внутренней поверхности стены.

Подготовка кровельного основания. Поперечное соединение досок.

5.2. Монтаж сплошного основания

Поверх контробрешётки монтируется сплошное основание. В качестве материала применяют ОСП, фанеру и доски (шпунтованные или обрезные). Благодаря данным материалам получается построить ровное сплошное жёсткое основание, что крайне важно при использовании гибкой черепицы.

Выбор толщины сплошного основания зависит множества факторов: шаг стропил, сечение и шаг обрешётки, снеговой район. Все факторы учитываются при составлении проекта.

  • Основание из досок

Перед укладкой производится выборка досок по толщине: более толстые доски монтируются внизу (у карнизного свеса), далее устанавливаются более тонкие доски – только так получится сделать ровный настил.

Стыки досок нужно располагать на опорах, в местах стыков необходимо забивать не менее 4-х гвоздей.

Крепление доски к основанию производится гвоздями с частотой, указанной в проекте. Между листами необходимо оставлять зазор 3-5 мм, который компенсирует сезонное расширение материала.

  • Основание из ОСП и фанеры

Монтаж настила выполняется с разбежкой швов (швы не должны продолжать друг друга). Минимальная величина разбежки должна соответствовать шагу стропил.

Крепление материала к основанию производится гвоздями с частотой, указанной в проекте. Между листами необходимо оставлять зазор 3-5 мм, который компенсирует сезонное расширение материала.

Схема монтажа ОСП и фанеры

5.3. Усиление карнизного свеса

Усиление карнизного свеса производится с помощью металлических карнизных планок. Карнизные планки укладываются ребром на край сплошного основания до монтажа подкладочного ковра.

Карнизные планки крепятся к основанию гвоздями в шахматном порядке с шагом 120-150 мм. Соединение планок между собой выполняется внахлёст 30-50 мм.

Схема крепления карнизной планки

Перед выполнением ендовы (места, в котором соединяются скаты кровли) или ребра карнизную планку нужно подрезать по месту, оставляя часть планки для завода на противоположный скат.

Схема монтажа карнизной планки в ендове

5.4. Укладка подкладочного ковра

Укладка подкладочного ковра начинается с ендовы. Сначала полотно примеряется по месту. Далее производится разметка для подрезки. Полотно ковра располагается по центру ендовы, после чего производится подрезка по заранее размеченным линиям. Ковёр укладывается снизу вверх вдоль оси ендовы и параллельно карнизному свесу с отступом 10-20 мм до перегиба карнизной планки.

Монтаж подкладочного ковра в ендове

После укладки подкладочного ковра в ендове необходимо смонтировать его на карнизном свесе. Сначала полотно примеряется по месту, как и в ендове. Намечаются места подрезки, затем производится подрезка. Подкладочный ковёр укладывается вдоль карнизного свеса с отступом 10-20 мм до перегиба карнизной планки.

Укладка ковра производится с нахлёстом 150 мм в поперечном (снизу вверх и наоборот) и 100 мм в продольном (слева направо и наоборот) направлениях.

Схема карнизной части крыши с подкладочным ковром

Мы намеренно не стали указывать тип крепления для подкладочных ковров. В зависимости от выбранного полотна крепление может быть выполнено следующими способами:

  • Механическое крепление гвоздями.
  • Крепление за счёт самоклеящегося слоя на подкладочном ковре.
  • Крепление с помощью мастики.

В инструкции к подкладочным коврам Вы найдёте необходимую Вам схему крепления. Лишь отметим, что места нахлёста нужно дополнительно проклеивать мастикой и крепить механически (гвоздями).

5.5. Усиление фронтонного свеса

Подготовку основания завершает усиление фронтонного свеса. Как и карнизный свес, фронтонный свес усиливается металлическими (торцевыми) планками. Процесс установки торцевых планок полностью повторяет установку карнизных планок, поэтому мы не будем повторяться.

Отдельно отметим, что порядок установки именно такой, как мы описали: сначала устанавливаются карнизные планки, затем монтируется подкладочный ковёр, после чего устанавливаются торцевые планки. Такой порядок установки позволяет создать максимально герметичное основание.

5.6. Укладка ендового ковра

Данный пункт обязателен к выполнению, если Вы обустраиваете ендову открытым способом. Специальный ендовый ковёр примеряется по месту, как и подкладочный ковёр в ендове. Ендовый ковёр складывается пополам, благодаря чему образуется линия сгиба. Примерка и подрезка ендового ковра не отличается от примерки и подрезки подкладочного ковра, поэтому мы не будем на этом останавливаться.

Тыльные края ендового ковра промазываются мастикой на ширину 100 мм. Ковёр также крепится специальными кровельными гвоздями с отступом от края 20-30 мм и шагом 200-250 мм.

Вместо ендового ковра можно использовать металлический лист с антикоррозийным покрытием.

Если ендова обустраивается методом подреза (смотрите пункт 6.3.2. данной инструкции), то использовать ендовый ковёр не нужно.

Монтаж ендового ковра

6. Монтаж кровельного покрытия

Снова напомним, что в данной инструкции мы не приводим схем механического крепления черепицы. Для каждого вида нарезки существует своя схема крепления, которую Вы сможете найти в этой статье.

Для лучшего понимания инструкции стоит запомнить несколько определений:

  • Гонт – элемент мягкой черепицы длиной 1 м и шириной около 30 см.
  • Лепесток – единичная часть гонта, имитирующая вид натуральной черепицы.
Коньково-карнизная черепица и мягкая черепица

6.1. Укладка первого ряда черепицы

Монтаж мягкой черепицы начинается со стартовой полосы. В качестве стартовой полосы можно использовать коньково-карнизную черепицу или подрезанную рядовую черепицу (достаточно обрезать лепестки). Главное отличие коньково-карнизной черепицы от рядовой – форма нарезки: коньково-карнизная черепица не имеет лепестков и представляет собой ровный прямоугольник, в то время как рядовая черепица выполнена в фигурной нарезке.

Стартовая полоса наклеивается поверх подкладочного ковра и карнизной планки с отступом от места перегиба карнизной планки 10-20 мм. Если на черепице нет самоклеящегося слоя, то стартовую полосу необходимо промазать мастикой. Стартовая полоса также крепится кровельными гвоздями. Крепление производится согласно инструкции.

Первый ряд черепицы укладывается с отступом от стартовой полосы на 10-20 мм. Монтаж первого ряда черепицы нужно начинать с середины ската – так получится нивелировать перепады высоты ряда по горизонтали.

Второй, как и первый ряд, монтируется от центра ската со смещением влево или вправо на половину лепестка. Черепицу нужно монтировать таким образом, чтобы нижний край лепестков второй полосы находился на одном уровне с верхним краем вырезов в первом ряду кладки. Третий и последующие ряды монтируются, как и второй.

Схема монтажа первого и последующих рядов мягкой черепицы

При небольших размерах ската можно выполнять монтаж от края, а не от центра.

6.2. Укладка фронтонных (торцевых) планок

Фронтонные (торцевые) планки покрываются стартовой или рядовой черепицей с отступом 15-20 мм от перегиба торцевой планки. Схема крепления черепицы такая же, как и на карнизной планке. Тыльную сторону края рядовой черепицы необходимо промазать мастикой слоем толщиной не более 1 мм, ширина слоя – 100 мм. Край черепицы также крепится гвоздями.

6.3. Обустройство ендовы

В данной инструкции мы описали 2 способа обустройства ендовы: открытым методом и методом подреза.

Обрезку черепицы в обоих методах обустройства ендовы нужно производить с помощью деревянной дощечки. Под обрезаемую черепицу подкладывается дощечка, только после этого можно выполнять обрезку. Этот момент особенно важен, так как если дощечку не использовать, то Вы можете повредить подкладочный ковёр или нижележащий слой черепицы.

6.3.1. Обустройство ендовы открытым методом
Схема разметки на ендовом ковре

Производим разметку на ендовом ковре с помощью мелованной шнурки (отбивки) по схеме:

  • Центральная ось ендовы.
  • Линия подреза черепицы (расстояние от оси ендовы не менее 25-75 мм).
  • Линия фиксации гибкой черепицы гвоздями (расстояние не менее 300 мм от оси ендовы).
Схему подрезки углов гонтов мягкой черепицы для отбоя воды

От линии 2 в сторону линии 3 на ендовый ковёр наносится слой мастики толщиной до 1 мм и шириной 100 мм. Черепица крепится гвоздями по линии 3 и приклеивается на мастику до линии подреза. Мастика наносится не только на ендовый ковёр, но и на нижележащий гонт.

6.3.2. Обустройство ендовы методом подреза
Схема разметки на подкладочном ковре

Делаем разметку на подкладочном ковре с помощью шнурки по схеме:

  • Ось ендовы.
  • Линия фиксации черепицы гвоздями (расстояние не менее 300 мм от оси ендовы)
  • Линия подреза верхнего ряда черепицы (расстояние не менее 70-80 мм от оси ендовы).

Рядовая черепица укладывается с малоуклонного ската с нахлёстом на более крутой скат на величину не менее 300 мм (нижний угол гонта должен быть на расстоянии не менее 300 мм от оси ендовы). Черепица крепится гвоздями по линии 2.

Подводится ряд черепицы с более крутого ската таким образом, чтобы верхний угол гонта находился на линии 3 (на расстоянии 70-80 мм). По линии 3 с помощью шнурки отбивается линия подрезки и черепица обрезается по сделанной линии. Верхний угол гонта подрезается на 20-30 мм для отбоя воды в ендове (точно также как при методе открытой ендовы).

От линии 3 в сторону линии 2 на нижний слой черепицы наносится слой мастики толщиной до 1 мм и шириной 100 мм. Верхний слой черепицы приклеивается к нижнему слою на нанесённую мастику. Мастика наносится не только на подкладочный ковёр, но и на нижележащий гонт.

6.4. Устройство рёбер кровли

Для обустройства рёбер кровли применяется коньково-карнизная черепица, поделённая на 3 части по местам перфорации. Также для этих целей можно применять рядовую черепицу с обрезанными лепестками, которая, как и коньково-карнизная черепица, поделена на 3 части.

Рядовая черепица, выходящая на ребро, подрезается таким образом, чтобы между покрытиями смежных скатов было расстояние шириной 5 мм.

Мелованной шнуркой отбивается разметка для будущего ребра. Для этого нужно приложить фрагмент коньково-карнизной (либо обрезанной рядовой) черепицы в нижней и верхней частях скатов, отметить отступы и отбить их шнуркой вдоль всего ребра.

С тыльной стороны элементов коньково-карнизной черепицы снимается плёнка, закрывающая клейкую часть. Оставшаяся часть тыльной стороны промазывается мастикой.

Черепица укладывается по разметке снизу вверх. Каждая черепица крепится четырьмя гвоздями (по два гвоздя с каждой стороны) в верхней части. Следующая черепица крепится с нахлёстом 30-50 мм таким образом, чтобы край вышележащей черепицы перекрывал гвозди нижележащей.

6.5. Устройство конька

Вдоль оси конька в сплошном основании прорезается отверстие шириной 50-100 мм.

Поверх проделанного отверстия устанавливается коньковый аэратор. Аэратор крепится гвоздями или саморезами в заранее размеченные производителем места. При необходимости несколько аэраторов соединяются в единый элемент.

На коньковый аэратор крепятся элементы коньково-карнизной (либо обрезанной рядовой) черепицы. Размер нахлёста черепицы друг на друга и механическое крепление гвоздями повторяют устройство скатов (смотрите пункт 6.4.).

Отметим, что крепление коньковой черепицы через аэроэлемент нужно производить специальными кровельными гвоздями длиной не менее 45 мм.

6.6. Обустройство примыканий и проходных элементов

Монтаж мест примыканий будет разным в зависимости от различных факторов: угол ската кровли; вид примыкания (к стене или трубе); размер стены, к которой примыкает кровля.

Монтаж проходных элементов меняется в зависимости от размера и конфигурации проходки.

Учитывая вышеописанные факторы было принято решение не растягивать и без того большую инструкцию и поместить информацию о монтаже примыканий и кровельных проходок в отдельную статью.

Ошибки при монтаже мягкой кровли

Монтаж кровли из гибкой черепицы – сложный процесс, во время которого можно допустить множество ошибок. Чтобы не испортить материалы и финальный результат, стоит заранее узнать о самых распространённых ошибках:

  • Несоблюдение температурного режима работ – при температуре воздуха ниже +5°C необходимо подавать по 5-6 пачек черепицы, выдержанных не менее 24 часов в помещении с температурой воздуха не менее 20°C. Также при температуре ниже +5°C самоклеющуюся полосу необходимо подогревать строительным феном.
  • Хождение по кровле в жаркую солнечную или холодную влажную погоду – так Вы можете оставить явные следы обуви на черепицы. При таких погодных условиях необходимо использовать кровельные лестницы и переходные мостики.
  • Неправильное механическое крепление гвоздями – шляпка гвоздя должна быть в одной плоскости с черепицей, а не врезаться в неё.
  • Подрезка черепицы без подложенной под неё дощечкой – так Вы можете повредить подкладочный ковёр или нижележащую черепицу.
  • Недостаточная герметизация пароизоляционного слоя – если схалтурить и пренебречь использованием двухсторонней самоклеящейся ленты, то утеплитель впитает влагу и перестанет выполнять свои функции.
  • Отсутствие кровельной вентиляции – без вентиляции утеплитель быстро напитывается влагой, от чего страдает вся крыша.
  • Использование черепицы с разными цветовыми кодами – так Вы получите цветовой дисбаланс. Чтобы выровнять тон по всей площади кровли необходимо в случайном порядке перемешать черепицу из 5-6 разных пачек до начала монтажа кровельного покрытия.

Заключение

Монтаж кровли из гибкой черепицы – действительно сложный процесс, который включает в себя множество деталей и нюансов. В данной статье мы подробно описали весь процесс монтажа мягкой кровли: от монтажа кровельного пирога до обустройства рёбер и коньков кровли.

В этой инструкции мы не стали подробно раскрывать вопросы расчёта стропильной системы, монтажа примыканий и проходок на мягкой кровле, иначе и без того большая статья увеличилась бы минимум вдвое. Для этих обширных тем мы подготовили отдельную статью.

Мягкая кровля разительно сложнее монтируется, в отличие от профнастила или металлочерепицы. Если Вы неискушённый домовладелец, то мы рекомендуем Вам воспользоваться услугами квалифицированных монтажников – так Вы сможете избежать множества сложностей и получить гарантированно качественный результат.
